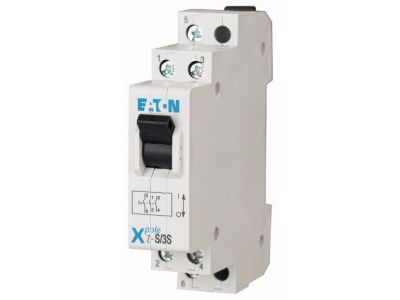

Przełącznik sterujący 16A 230V, 20kA, Z-S/3S1O | 248338 Eaton

Alternatywny kod produktu: Z-S/3S1O

Opis i Kluczowe Cechy

Przełącznik sterujący oznaczony symbolem 248338 to komponent modułowy wyposażony w zestyk 3 N/O (normalnie otwarty) i 1 N/C (normalnie zamknięty). Prąd znamionowy 16 A oraz napięcie robocze 230/400 V AC gwarantują bezpieczną pracę w typowych obwodach sterowania. Szerokość montażowa wynosi 1 SU (17,5 mm), co pozwala oszczędzić miejsce w rozdzielnicy. Wykonanie zgodne z normą IEC 60669 i VDE 0632 potwierdza solidność i niezawodność.

• Prąd znamionowy 16 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie robocze 230/400 V AC: Umożliwia stosowanie zarówno w instalacjach jednofazowych, jak i trójfazowych.
• Wytrzymałość zwarciowa 10 kA: Gwarantuje odporność na zwarcia w typowych sieciach niskiego napięcia.
• Styki 3 N/O + 1 N/C: Umożliwiają realizację złożonych układów sterowania z rezerwą lub sygnalizacją pozycji.
• Szerokość 1 SU (17,5 mm): Oszczędza miejsce na szynie DIN, ułatwia zabudowę w rozdzielnicach modułowych.

Zgodność z Normami

Przełącznik został zaprojektowany zgodnie z normami IEC 60669 oraz VDE 0632. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa obowiązujących w Unii Europejskiej.

Zastosowanie

Dzięki konfiguracji styków 3NO+1NC przełącznik sterujący 248338 znajduje zastosowanie w wielu układach automatyki i sterowania. Może być używany zarówno jako element sterujący, jak i sygnalizacyjny.

• Sterowanie stycznikami i przekaźnikami w szafach sterowniczych
• Wyłączanie bezpieczeństwa z dodatkowym stykiem sygnalizacyjnym (NC)
• Automatyka budynkowa – załączanie oświetlenia, wentylacji lub ogrzewania
• Impulsowe sterowanie łącznikami bistabilnymi (przy współpracy z odpowiednimi modułami)

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia (zaciski akceptują przewody 1–10 mm²). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy przełącznik posiada podświetlenie? Nie, model 248338 nie jest wyposażony w podświetlenie. W razie potrzeby sygnalizacji wizualnej należy zastosować zewnętrzną lampkę.
• Jaki jest stopień ochrony (IP) tego przełącznika? Producent nie podaje osobnego IP dla tego modułu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy ma stopień ochrony IP20.
• Czy przełącznik działa jako łącznik impulsowy (dzwonkowy)? Nie, jest to łącznik z zestykami 3NO+1NC przeznaczony do pracy ciągłej. Do sterowania impulsowego wymagany jest osobny łącznik lub przekaźnik bistabilny.
