Przełącznik sterowniczy, pokrętło krótkie, 3 pozycje 1>0<2, bez adaptera | LPCS131 Lovato Electric

Opis i Kluczowe Cechy

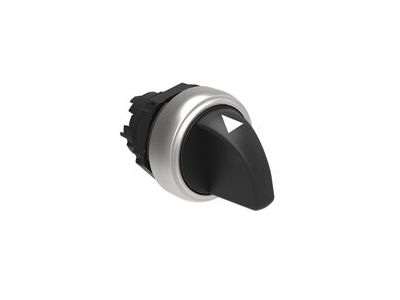

Przełącznik sterowniczy LPCS131 marki Lovato Electric to wysokiej klasy element sterowniczy zaprojektowany z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się konstrukcją z krótkim pokrętłem, co minimalizuje ryzyko przypadkowego zahaczenia i uszkodzenia mechanicznego w ciasnych panelach sterowniczych. Przełącznik posiada trzy pozycje stabilne w układzie 1-0-2, co pozwala na realizację zaawansowanych schematów przełączania, takich jak wybór trybu pracy (Manual/Auto) lub sterowanie kierunkiem obrotów silnika. Mechanizm powrotny do pozycji środkowej (0) gwarantuje bezpieczeństwo operacyjne, wymuszając świadome działanie operatora. Wykonanie z trwałych materiałów polimerowych zapewnia wysoką odporność na czynniki zewnętrzne oraz długą żywotność mechaniczną, sięgającą milionów cykli przełączeń.

• Trzy pozycje robocze: Układ 1-0-2 umożliwia separację dwóch obwodów sterowniczych.
• Krótkie pokrętło: Ergonomiczny kształt ułatwia manipulację nawet w rękawicach roboczych.
• Modułowa konstrukcja: Brak adaptera w zestawie pozwala na elastyczną konfigurację z wybranymi stykami pomocniczymi serii LPX.
• Wysoki stopień ochrony: Konstrukcja przystosowana do pracy w trudnych warunkach środowiskowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla zapewnienia bezpieczeństwa w instalacjach profesjonalnych. Przełącznik LPCS131 spełnia wymagania normy IEC/EN 60947-5-1, która definiuje parametry aparatury sterowniczej i elementów przełączających. Posiada również certyfikację UL oraz CSA, co umożliwia jego stosowanie na rynkach globalnych, w tym w maszynach eksportowanych do Ameryki Północnej. Zgodność z dyrektywą RoHS potwierdza brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Przełącznik LPCS131 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz budowy maszyn. Jest idealnym rozwiązaniem do pulpitów sterowniczych, szaf rozdzielczych oraz paneli operatorskich. Specjaliści wykorzystują go najczęściej do:

• Przełączania trybów pracy maszyn (Praca Ręczna / Wyłącz / Praca Automatyczna).
• Sterowania układami nawrotnymi napędów elektrycznych.
• Wybierania źródła zasilania w układach sterowania.
• Systemów sygnalizacji i potwierdzania stanów procesowych w liniach produkcyjnych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki systemowi mocowania w standardowym otworze o średnicy 22 mm. Aby zapewnić poprawną pracę, należy pamiętać o następujących krokach:

• Dobór adaptera: Do poprawnego zamocowania styków niezbędny jest adapter montażowy (np. LPX AU120), który należy dokupić osobno.
• Moment dokręcania: Podczas montażu w panelu należy zachować odpowiedni moment dokręcania pierścienia mocującego, aby uniknąć odkształcenia uszczelki i zapewnić deklarowany stopień ochrony IP.
• Konfiguracja styków: Modułowa budowa pozwala na zatrzaśnięcie do kilku bloków styków (NO/NC) w zależności od potrzeb schematu elektrycznego.
• Środowisko: Przed montażem należy upewnić się, że powierzchnia panelu jest czysta i gładka, co zagwarantuje szczelność połączenia.

FAQ

1. Czy przełącznik LPCS131 zawiera w zestawie styki pomocnicze?
Nie, produkt jest dostarczany jako sam napęd (pokrętło). Styki oraz adapter montażowy należy dobrać oddzielnie, dopasowując je do wymagań konkretnej instalacji.

2. Jaka jest średnica otworu montażowego dla tego modelu?
Przełącznik jest kompatybilny ze standardowym otworem montażowym o średnicy 22,5 mm, co czyni go uniwersalnym rozwiązaniem pasującym do większości obudów i pulpitów.

3. Czy pokrętło posiada podświetlenie?
Model LPCS131 jest wersją niepodświetlaną. Jeśli wymagana jest sygnalizacja świetlna, należy rozważyć wersje podświetlane z serii Platinum od Lovato Electric.
