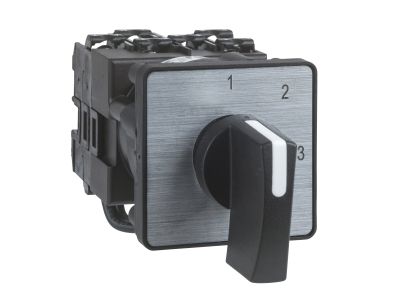

Przełącznik START-STOP 2P kąt przełączenia 90 PC 20A | K2B1002HLH Schneider Electric

Opis i Kluczowe Cechy

Przełącznik krzywkowy START-STOP K2B1002HLH z gamy Harmony K to 2-biegunowy łącznik o znamionowym prądzie cieplnym Ith 20 A, przeznaczony do montażu przedniego. Kąt przełączenia 90° (0°–90°) zapewnia wyraźne położenia robocze, a zaciski śrubowe gwarantują pewne i trwałe połączenie przewodów. Stopień ochrony IP40 chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm.

• Prąd cieplny Ith 20 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu – bez ryzyka przegrzania styków.
• 2 bieguny (2P): Umożliwia równoczesne przełączanie dwóch niezależnych obwodów, co jest przydatne w sterowaniu maszynami i urządzeniami.
• Kąt przełączenia 0°–90°: Daje wyraźnie odróżnialne pozycje wyłączone/załączone – ułatwia obsługę i identyfikację stanu.
• Stopień ochrony IP40: Zabezpiecza przed dostępem do części wewnętrznych przez ciała stałe o średnicy większej niż 1 mm – odpowiedni do typowych warunków w rozdzielnicach i na panelach operatorskich.
• Zaciski śrubowe: Zapewniają mechaniczną wytrzymałość i niską rezystancję połączenia, co jest kluczowe dla niezawodności instalacji.

Zgodność z Normami

Przełącznik spełnia wymagania norm IEC 529 oraz NF C 20-010 w zakresie stopnia ochrony IP40. Produkt jest zgodny z europejskimi dyrektywami bezpieczeństwa i posiada oznakowanie CE, co potwierdza jego dopuszczenie do obrotu na terenie Unii Europejskiej.

Zastosowanie

Dzięki prostej konstrukcji i niezawodnej pracy przełącznik K2B1002HLH sprawdza się w wielu aplikacjach sterowniczych i sygnalizacyjnych w przemyśle oraz automatyce budynkowej.

• Sterowanie urządzeniami maszynowymi – jako przełącznik START/STOP w szafach automatyki.
• Impulsowe załączanie styczników, przekaźników lub wejść PLC – wymaga ręcznego powrotu? (brak sprężyny powrotnej – pozycja utrzymywana). Uwaga: w danych nie określono trybu powrotu, więc stosować zgodnie z przeznaczeniem jako łącznik z blokadą w każdej pozycji.
• Sygnalizacja stanu pracy – przełącznik może wskazywać wybrany tryb (np. ręczny/automatyczny).
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją czy bramami w obwodach o prądzie do 20 A.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Przełącznik przeznaczony jest do montażu przedniego (w otworze panelu) – mocowany za pomocą nakrętki lub ramki zgodnie z instrukcją producenta. Zaciski śrubowe należy dokręcać momentem podanym w dokumentacji technicznej. Przekrój przewodów dobrać do prądu 20 A zgodnie z obowiązującymi normami (np. min. 2,5 mm² Cu przy instalacji w korytku). Nie blokować przestrzeni wokół urządzenia w celu zachowania chłodzenia konwekcyjnego.

FAQ

• Jaki jest stopień ochrony przełącznika? IP40 zgodnie z IEC 529 oraz NF C 20-010. Oznacza to ochronę przed ciałami stałymi o średnicy powyżej 1 mm, brak ochrony przed wodą.
• Jaki prąd może płynąć przez styki? Znamionowy prąd cieplny Ith wynosi 20 A przy naturalnym chłodzeniu konwekcyjnym. W obwodach rezystancyjnych wartość ta może być traktowana jako maksymalna ciągła obciążalność.
• Czy przełącznik ma tylko dwa położenia (0° i 90°)? Tak – kąt przełączenia wynosi 0° (pozycja wyłączona/WYŁ) i 90° (pozycja załączona/ZAŁ). Nie ma innych pozycji pośrednich.
