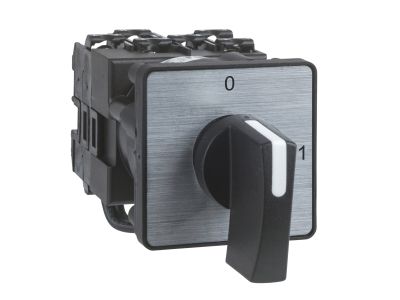

Przełącznik STA.-ST. 4P KĄT PRZEŁ90 PC 20 A | K2D004HLH Schneider Electric

Opis i Kluczowe Cechy

Przełącznik stacyjny (symbol K2D004HLH) to 4-biegunowe urządzenie przeznaczone do sterowania obwodami elektrycznymi. Dzięki prądowi znamionowemu 20 A oraz kątowi przełączania 90° oferuje niezawodne i wyraźne przełączanie w aplikacjach wymagających czterech niezależnych torów prądowych. Kompaktowa konstrukcja umożliwia montaż w standardowych rozdzielnicach.

• 4 bieguny (4P): Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów, co zwiększa elastyczność instalacji i redukuje liczbę potrzebnych elementów.
• Prąd znamionowy 20 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków – odpowiedni do sterowania silnikami i odbiornikami o średniej mocy.
• Kąt przełączania 90°: Gwarantuje precyzyjne i jednoznaczne pozycje pracy, ułatwiając identyfikację stanu urządzenia i minimalizując ryzyko błędnego przełączenia.
• Konstrukcja stacyjna: Przystosowana do częstego łączenia i rozłączania obwodów, co jest kluczowe w aplikacjach wymagających cyklicznego sterowania (np. rozruch silników).
• Łatwy montaż na szynie TH35: Standardowy sposób instalacji w rozdzielnicach modułowych, zapewniający szybki i pewny montaż bez konieczności dodatkowych uchwytów.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznakowanie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja powinny odbywać się zgodnie z zaleceniami producenta oraz przepisami krajowymi.

Zastosowanie

Przełącznik stacyjny K2D004HLH znajduje zastosowanie wszędzie tam, gdzie niezbędne jest niezawodne przełączanie obwodów z wyraźnym wskazaniem stanu. Szczególnie sprawdza się w układach sterowania i automatyce przemysłowej.

• Sterowanie i zmiana kierunku obrotów silników elektrycznych (np. nawijarki, przenośniki, wentylatory).
• Przełączanie źródeł zasilania (np. sieć – agregat prądotwórczy) w instalacjach rezerwowych.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami sterowników PLC w szafach rozdzielczych.
• Sygnalizacja stanu pracy oraz ręczne odłączanie obwodów w aplikacjach wymagających bezpiecznego odcięcia napięcia.

Wskazówki Montażowe

Przełącznik może być montowany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój podłączanych przewodów należy dobrać zgodnie z obowiązującymi normami oraz obciążalnością prądową – zalecany moment dokręcania śrub zacisków należy sprawdzić w dokumentacji producenta. Po montażu sprawdź poprawność działania oraz ciągłość połączeń przed podaniem napięcia.

FAQ

• Ile biegunów ma ten przełącznik? Przełącznik posiada 4 bieguny (4P), co pozwala na jednoczesne przełączanie czterech niezależnych obwodów.
• Jaki jest kąt przełączania? Kąt między pozycjami przełączania wynosi 90°, co zapewnia wyraźny skok i jednoznaczne położenie uchwytu.
• Jaki prąd znamionowy ma ten model? Prąd znamionowy wynosi 20 A (przy kategorii użytkowania zgodnej z aplikacją). Jest to wartość określona w nazwie produktu – gwarantuje bezpieczną pracę przy obciążeniach do 20 A.
