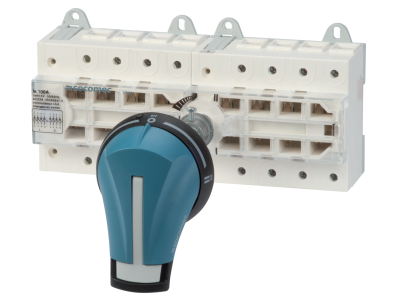

Przełącznik Sirco VM1 4P 63A | 44304006 Socomec

Opis i Kluczowe Cechy

Przełącznik Sirco VM1 4P 63A marki Socomec to zaawansowane rozwiązanie w dziedzinie aparatury łączeniowej, zaprojektowane z myślą o najbardziej wymagających systemach niskiego napięcia. Urządzenie charakteryzuje się 4-biegunową konstrukcją, która umożliwia pełne odcięcie wszystkich faz oraz toru neutralnego, co jest kluczowe dla zachowania najwyższych standardów bezpieczeństwa w instalacjach przemysłowych. Prąd znamionowy wynoszący 63 A pozwala na efektywną pracę w obwodach o średnim obciążeniu, zapewniając stabilność przesyłu energii.

Jedną z najważniejszych cech serii SIRCO VM1 jest napęd ręczny zintegrowany z systemem widocznego stanu styków torów głównych. Dzięki temu operator ma bezpośrednią, wizualną kontrolę nad fizycznym rozłączeniem obwodu, co eliminuje ryzyko błędu i zwiększa bezpieczeństwo podczas prac serwisowych. Aparat umożliwia przełączanie pod obciążeniem (AC-23), co oznacza, że może być bezpiecznie operowany nawet w sytuacjach, gdy przez układ płynie prąd roboczy.

• Konfiguracja 4-biegunowa: Zapewnia pełną izolację galwaniczną wszystkich przewodów czynnych.
• Prąd znamionowy 63 A: Optymalny dla rozdzielnic obiektowych i sterowniczych.
• Widoczna przerwa izolacyjna: Bezpośredni podgląd styków głównych gwarantuje pewność odłączenia zasilania.
• Wysoka trwałość mechaniczna: Konstrukcja Socomec gwarantuje tysiące cykli łączeniowych bez utraty parametrów technicznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Przełącznik spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu urządzenie gwarantuje odpowiednią zdolność załączania i wyłączania prądów przeciążeniowych oraz wytrzymałość na prądy zwarciowe. Posiada również certyfikację CE, co dopuszcza go do użytku na całym rynku europejskim w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Wszechstronność przełącznika Sirco VM1 4P 63A sprawia, że znajduje on zastosowanie w wielu krytycznych obszarach elektrotechniki:

• Przełączanie źródeł zasilania (I-0-II): Idealny do systemów SZR (Samoczynne Załączanie Rezerwy) w wersji manualnej, pozwalając na wybór między zasilaniem z sieci a generatorem prądotwórczym.
• Zmiana kierunku obrotów silnika: Wykorzystywany do zmiany kolejności faz w układach napędowych, co pozwala na precyzyjne sterowanie maszynami.
• Przełącznik uziemiający: Może pełnić funkcję bezpiecznego uziemienia sekcji instalacji na czas prac konserwacyjnych.
• Izolacja obwodów: Stosowany jako główny rozłącznik w szafach sterowniczych i rozdzielnicach piętrowych.

Wskazówki Montażowe

Montaż przełącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35) lub bezpośrednio na płycie montażowej, co zapewnia elastyczność w projektowaniu wnętrza rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć zjawiska luzowania się styków pod wpływem drgań lub zmian temperatury. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i minimalizuje rezystancję przejścia. Należy zachować odpowiednie odstępy izolacyjne od innych aparatów, zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przełącznik Sirco VM1 4P 63A może pracować jako rozłącznik główny? Tak, dzięki zdolności do pracy pod obciążeniem i funkcji bezpiecznego odizolowania, może pełnić rolę głównego aparatu łączeniowego w obwodzie.
• Co oznacza "widoczny stan styków"? Jest to funkcja bezpieczeństwa, która pozwala operatorowi zobaczyć fizyczne położenie styków głównych przez przezroczystą osłonę lub dedykowany wskaźnik mechaniczny, co daje 100% pewności o stanie aparatu.
• Czy urządzenie jest odporne na trudne warunki przemysłowe? Tak, produkty Socomec są projektowane z myślą o pracy w środowiskach przemysłowych, jednak stopień ochrony IP zależy od sposobu zabudowy w obudowie lub rozdzielnicy.
