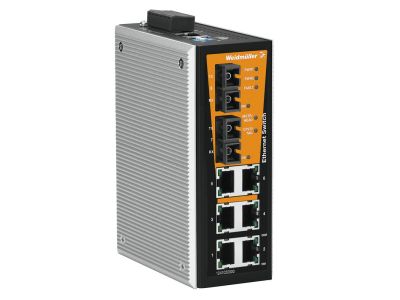

Przełącznik sieciowy (switch) IE-SW-VL08MT-6TX-2SC | 1344770000 Weidmuller

Opis i Kluczowe Cechy

Przełącznik sieciowy (switch) IE-SW-VL08MT (symbol: 1344770000) to urządzenie przeznaczone do budowy sieci Ethernet w środowisku przemysłowym. Zapewnia 6 portów Fast Ethernet (10/100 Mbps) na złączach RJ45 oraz 2 porty światłowodowe na złączach SC. Konstrukcja przeznaczona do pracy w wymagających warunkach, co pozwala na niezawodną komunikację w systemach automatyki i sterowania.

• 6 portów Fast Ethernet (RJ45): Umożliwiają podłączenie wielu urządzeń (sterowników, czujników, paneli HMI) w sieci lokalnej bez konieczności stosowania dodatkowych koncentratorów.
• 2 porty światłowodowe (SC): Pozwalają na transmisję danych na dużych odległościach (nawet kilkaset metrów) przy pełnej odporności na zakłócenia elektromagnetyczne, co zwiększa niezawodność łącza w warunkach przemysłowych.
• Model IE-SW-VL08MT: Przeznaczony do zabudowy w szafach sterowniczych i rozdzielnicach, kompaktowe wymiary ułatwiają integrację z istniejącą infrastrukturą.
• Złącza światłowodowe SC: Standardowe złącze o dużej powtarzalności połączeń, umożliwiające szybki montaż i serwisowanie sieci światłowodowej.
• Konstrukcja przemysłowa: Obudowa odporna na wibracje i temperatury typowe dla środowisk produkcyjnych, co gwarantuje ciągłą pracę bez przestojów.

Zgodność z Normami

Przełącznik został zaprojektowany zgodnie z wymaganiami norm europejskich dla urządzeń przemysłowych oraz posiada oznaczenie CE. Spełnia standardy emisyjności i odporności na zakłócenia elektromagnetyczne wymagane w instalacjach automatyki. Szczegółowe informacje o zgodności z konkretnymi normami dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przełącznik IE-SW-VL08MT jest przeznaczony do budowy sieci komunikacyjnych w systemach automatyki przemysłowej, sterowania procesami oraz zdalnego monitorowania. Sprawdza się w aplikacjach wymagających dużej niezawodności i odporności na zakłócenia.

• Budowa sieci Ethernet w szafach sterowniczych maszyn i linii produkcyjnych – łączenie sterowników PLC, paneli operatorskich i czujników.
• Przesył danych między oddalonymi urządzeniami (np. stacjami pomiarowymi) z wykorzystaniem światłowodów – odpornych na zakłócenia i przepięcia.
• Integracja systemów SCADA i zdalne sterowanie w obiektach przemysłowych – zapewnienie redundantnych połączeń światłowodowych.
• Wdrożenia w trudnych warunkach (wibracje, temperatura) gdzie standardowe przełączniki biurowe zawodzą – np. w hutach, kopalniach czy zakładach chemicznych.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (standardowa szyna montażowa w rozdzielnicach) lub do przykręcenia do podłoża. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Połączenia kablowe (miedziane RJ45 oraz światłowody) wykonuj zgodnie z zaleceniami producenta – zwróć uwagę na minimalny promień gięcia światłowodów. Dokręć wszystkie złącza z momentem obrotowym podanym w dokumentacji przełącznika. Przekrój przewodów zasilających dobierz do poboru prądu urządzenia (szczegóły w instrukcji).

FAQ

• Ile portów Fast Ethernet (RJ45) ma przełącznik? Przełącznik wyposażony jest w 6 portów Fast Ethernet (10/100 Mbps) na złączach RJ45.
• Ile portów światłowodowych jest dostępnych i jakie złącza? Urządzenie posiada 2 porty światłowodowe ze złączami SC (bez określonych w danych parametrów długości fali i rodzaju włókna).
• Jaki jest symbol/model przełącznika? Pełny symbol to IE-SW-VL08MT, indeks katalogowy 1344770000 (producent – patrz etykieta na urządzeniu).
