Przełącznik sieciowy SCALANCE XC224 | 6GK5224-0BA00-2AC2 Siemens

Alternatywny kod produktu: 6GK52240BA002AC2

Opis i Kluczowe Cechy

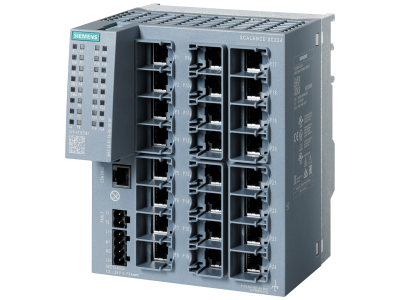

Przełącznik sieciowy SCALANCE XC224 (symbol 6GK5224-0BA00-2AC2) to zarządzalny switch warstwy 2, zaprojektowany do wymagających zastosowań przemysłowych. Wyposażony w 24 porty 10/100 Mbit/s RJ45 oraz port konsolowy, oferuje redundantne zasilanie i certyfikat bezpieczeństwa IEC 62443-4-2. Dzięki szerokiemu zakresowi temperatur pracy (-40°C do +70°C) sprawdza się w ekstremalnych warunkach.

• 24 porty 10/100 Mbit/s RJ45: umożliwiają podłączenie dużej liczby urządzeń sieciowych w jednym punkcie, upraszczając okablowanie i redukując koszty.
• Redundantne zasilanie: gwarantuje nieprzerwaną pracę przełącznika nawet w przypadku awarii jednego źródła, co zwiększa niezawodność całej infrastruktury.
• Zakres temperatur -40°C do +70°C: pozwala na instalację w nieogrzewanych halach, na zewnątrz budynków lub w innych trudnych warunkach bez ryzyka przegrzania lub zamarzania.
• Certyfikat IEC 62443-4-2: potwierdza wysoki poziom zabezpieczeń cybernetycznych, chroniąc sieć przed nieautoryzowanym dostępem i atakami.
• Funkcje redundancyjne (RSTP, VLAN): zapewniają szybką rekonfigurację sieci w przypadku uszkodzenia połączenia oraz izolację ruchu między segmentami dla lepszej wydajności.

Zgodność z Normami

Przełącznik posiada certyfikat IEC 62443-4-2 (Security for Industrial Automation and Control Systems – Technical Security Requirements for IACS Components). Jest zgodny z protokołami PROFINET IO oraz Ethernet/IP, co ułatwia integrację w środowiskach automatyki przemysłowej. Urządzenie spełnia wymogi klasy bezpieczeństwa cybernetycznego dla komponentów systemów sterowania.

Zastosowanie

SCALANCE XC224 przeznaczony jest do budowy niezawodnych sieci przemysłowych w automatyce fabrycznej, systemach transportowych, energetyce i innych krytycznych aplikacjach.

• Budowa sieci komunikacyjnych w rozproszonych systemach sterowania (DCS) i sterownikach PLC.
• Łączenie urządzeń peryferyjnych, takich jak napędy, czujniki, panele operatorskie oraz inne switche w topologii gwiazdy, linii lub pierścienia.
• Realizacja redundantnych połączeń pierścieniowych (RSTP) zapewniających ciągłość transmisji w procesach ciągłych.
• Integracja z systemami PROFINET IO i Ethernet/IP bez potrzeby stosowania dodatkowych konwerterów.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie można zamocować na szynie DIN (35 mm), szynie montażowej S7 lub bezpośrednio na ścianie za pomocą dostarczonych uchwytów. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekroje przewodów zasilających i sygnałowych dobrać zgodnie z obciążeniem prądowym oraz wymaganiami norm bezpieczeństwa.

FAQ

• Czy przełącznik obsługuje funkcje zarządzania? Tak, SCALANCE XC224 jest w pełni zarządzalnym switchem warstwy 2. Umożliwia konfigurację VLAN, RSTP, IGMP snooping oraz wiele innych zaawansowanych funkcji niezbędnych w sieciach przemysłowych.
• Jakie napięcie zasilania jest wymagane? Producent nie podał w dostarczonych danych konkretnej wartości napięcia. Szczegółowe parametry zasilania znajdują się w karcie katalogowej. Zaleca się stosowanie dedykowanych zasilaczy Siemens do tego modelu.
• Jaki stopień ochrony (IP) ma przełącznik? W udostępnionych danych nie zawarto stopnia IP. W typowych zastosowaniach szaf sterowniczych urządzenia SCALANCE XC mają zazwyczaj IP20 – szczegółowe informacje należy sprawdzić w dokumentacji technicznej produktu.
