Przełącznik sieciowy SCALANCE XC106-2 | 6GK5106-2BD00-2AC2 Siemens

Alternatywny kod produktu: 6GK51062BD002AC2

Opis i Kluczowe Cechy

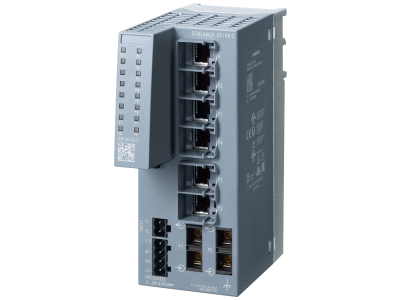

Przełącznik sieciowy Siemens SCALANCE XC106-2 (symbol 6GK5106-2BD00-2AC2) to niezarządzalny switch przemysłowy (Unmanaged IE Switch) wyposażony w 6 portów RJ45 10/100 Mbit/s oraz 2 porty światłowodowe Multimode SC 100 Mbit/s. Dzięki zintegrowanym diodom LED diagnostycznym i stykowi sygnalizacji błędu z przyciskiem SET umożliwia szybką lokalizację usterek i zdalne monitorowanie stanu pracy. Zasilanie redundantne zwiększa niezawodność w krytycznych aplikacjach.

• 6 portów RJ45 10/100 Mbit/s: umożliwiają podłączenie wielu urządzeń sieciowych, zapewniając przepustowość wystarczającą dla standardowych aplikacji przemysłowych.
• 2 porty światłowodowe Multimode SC 100 Mbit/s: pozwalają na transmisję na większe odległości i są odporne na zakłócenia elektromagnetyczne, co zwiększa stabilność połączeń w trudnych warunkach.
• Diody LED diagnostyczne: informują o stanie zasilania, aktywacji portów i występujących błędach – skracają czas identyfikacji problemów w sieci.
• Styk sygnalizacji błędu z przyciskiem SET: umożliwia podłączenie przełącznika do systemu nadzoru (np. PLC) oraz ręczne potwierdzanie alarmów, co ułatwia zdalne monitorowanie.
• Zasilanie redundantne: dwa niezależne wejścia zasilania zapewniają ciągłość pracy nawet przy awarii jednego źródła – kluczowe w aplikacjach wymagających wysokiej dostępności.

Zgodność z Normami

Produkt jest zgodny z normami europejskimi dotyczącymi urządzeń sieciowych oraz posiada certyfikację CE. Szczegółowe informacje na temat deklaracji zgodności znajdują się w dokumentacji producenta.

Zastosowanie

SCALANCE XC106-2 został zaprojektowany do budowy niezawodnych sieci przemysłowych w systemach automatyki i sterowania. Sprawdza się w następujących scenariuszach:

• Łączenie sterowników PLC, paneli operatorskich i czujników w szafach sterowniczych.
• Budowa sieci SCADA i systemów wizualizacji w zakładach produkcyjnych.
• Integracja urządzeń w rozproszonych instalacjach – np. w energetyce, transporcie i budynkach inteligentnych.
• Zastosowania wymagające pracy w temperaturze przemysłowej i odporności na drgania (dane dostępne w dokumentacji).

Wskazówki Montażowe

Montaż oraz podłączenie przełącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć źródła zasilania. Okablowanie (przewody sieciowe, zasilające i sygnalizacyjne) należy prowadzić zgodnie z dokumentacją techniczną producenta. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów określa instrukcja dołączona do produktu (dostępna do pobrania).

FAQ

• Czy przełącznik posiada diody LED diagnostyczne? Tak, diody LED umieszczone na panelu czołowym informują o stanie zasilania, aktywności połączeń i ewentualnych błędach – co ułatwia lokalną diagnostykę.
• Do czego służy styk sygnalizacji błędu i przycisk SET? Styk to bezpotencjałowy kontakt, który można podłączyć do systemu nadzoru (np. wejścia cyfrowego PLC). Przycisk SET pozwala na ręczne potwierdzenie alarmów lub testowanie funkcji sygnalizacji.
• Czy przełącznik jest zarządzalny? Nie, model SCALANCE XC106-2 to przełącznik niezarządzalny (Unmanaged). Konfiguracja sieci odbywa się po stronie podłączonych urządzeń, a switch pracuje w trybie plug-and-play.
