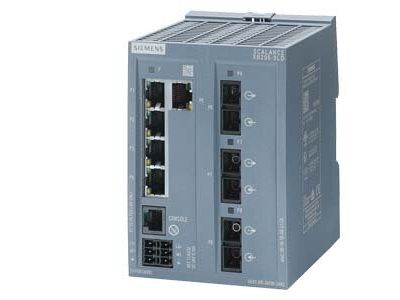

Przełącznik sieciowy SCALANCE XB205-3LD | 6GK5205-3BF00-2AB2 Siemens

Alternatywny kod produktu: 6GK52053BF002AB2

Opis i Kluczowe Cechy

Przełącznik sieciowy SCALANCE XB205-3LD (symbol 6GK5205-3BF00-2AB2) firmy Siemens to zarządzany przełącznik warstwy 2 przeznaczony do przemysłowych sieci Ethernet. Wyposażony w 5 portów RJ45 10/100 Mbit/s oraz 3 porty światłowodowe jednomodowe (SM) ze złączami SC, umożliwia niezawodną komunikację w wymagających środowiskach produkcyjnych. Dzięki redundantnemu zasilaniu i certyfikatowi cyberbezpieczeństwa IEC 62443-4-2 gwarantuje wysoką dostępność i ochronę przed zagrożeniami sieciowymi. Montaż na szynie DIN pozwala na łatwą integrację w rozdzielnicach i szafach sterowniczych.

• 5 portów RJ45 10/100 Mbit/s: umożliwiają podłączenie urządzeń końcowych (sterowników PLC, paneli operatorskich) z szybką i stabilną transmisją danych w sieci przemysłowej.
• 3 porty światłowodowe jednomodowe (SM) SC: zapewniają komunikację na duże odległości (nawet kilkadziesiąt km) bez zakłóceń elektromagnetycznych, idealne do łączenia oddalonych stref produkcyjnych.
• Zasilanie redundantne: podwójne źródło zasilania zwiększa niezawodność pracy – awaria jednego zasilacza nie powoduje przerwy w działaniu sieci.
• Certyfikat IEC 62443-4-2: potwierdza spełnienie rygorystycznych wymogów cyberbezpieczeństwa, chroniąc sieć przed nieautoryzowanym dostępem i atakami.
• Zakres temperatur 0 °C do +60 °C: umożliwia bezawaryjną pracę w trudnych warunkach przemysłowych, np. w pobliżu maszyn czy w nieklimatyzowanych halach.

Zgodność z Normami

Przełącznik SCALANCE XB205-3LD posiada certyfikat IEC 62443-4-2, co potwierdza jego zgodność z międzynarodowymi standardami cyberbezpieczeństwa dla urządzeń automatyki przemysłowej. Domyślnie skonfigurowany pod PROFINET, wspiera protokoły przemysłowe zgodne z wymaganiami sieci produkcyjnych. Urządzenie posiada oznaczenie CE i spełnia obowiązujące dyrektywy dla sprzętu elektrycznego i telekomunikacyjnego.

Zastosowanie

SCALANCE XB205-3LD został zaprojektowany do budowy wydajnych i bezpiecznych sieci przemysłowych. Sprawdza się w następujących scenariuszach:

• Sterowanie i komunikacja w systemach automatyki produkcyjnej z wykorzystaniem PROFINET.
• Podłączanie sterowników PLC, paneli HMI oraz zdalnych modułów I/O w sieci Ethernet.
• Tworzenie redundantnych połączeń między szafami sterowniczymi za pomocą światłowodów jednomodowych.
• Realizacja sieci w obiektach o dużym poziomie zakłóceń elektromagnetycznych (np. hale spawalnicze, przemysł ciężki).

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (minimum E). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm) zgodnie z instrukcją producenta. Do podłączenia zasilania należy stosować przewody o przekroju dobranym do prądu znamionowego (szczegóły w dokumentacji technicznej). Moment dokręcania śrub zacisków – zgodnie z danymi podanymi przez Siemens. Po zamontowaniu należy sprawdzić poprawność połączeń i skonfigurować przełącznik za pomocą portu konsoli lub narzędzia Web Based Management.

FAQ

• Czy przełącznik obsługuje redundancję sieci? Tak, urządzenie posiada redundantne zasilanie, a dzięki funkcjom zarządzania (np. Rapid Spanning Tree) można zbudować redundantną strukturę sieci PROFINET.
• Jaki jest zakres temperatur pracy? Przełącznik pracuje w zakresie 0 °C do +60 °C, co pozwala na stosowanie go w typowych warunkach przemysłowych bez dodatkowego chłodzenia.
• Czy porty światłowodowe są stałe czy można je wymieniać? Porty światłowodowe SM SC są wbudowane na stałe (nie są modułowe). Do podłączenia należy użyć odpowiednich patchcordów jednomodowych ze złączami SC.
