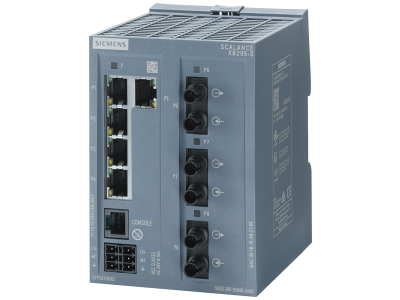

Przełącznik sieciowy SCALANCE XB205-3 | 6GK5205-3BB00-2AB2 Siemens

Alternatywny kod produktu: 6GK52053BB002AB2

Opis i Kluczowe Cechy

Przełącznik sieciowy SCALANCE XB205-3 (numer katalogowy 6GK5205-3BB00-2AB2) to zarządzane urządzenie warstwy 2 przeznaczone do przemysłowych sieci Ethernet. Wyposażony w 5 portów RJ45 10/100 Mbit/s oraz 3 porty światłowodowe MM ST, umożliwia elastyczną integrację różnych segmentów sieci. Certyfikat IEC 62443-4-2 potwierdza zgodność z wymogami cyberbezpieczeństwa, co ma kluczowe znaczenie w środowiskach przemysłowych. Dzięki redundantnemu zasilaniu i zakresowi temperatury pracy 0–60°C urządzenie zapewnia niezawodne funkcjonowanie w szafach sterowniczych.

• 5 portów RJ45 10/100 Mbit/s: umożliwiają podłączenie do 5 urządzeń końcowych lub segmentów sieci z przepustowością 100 Mbit/s – idealne do sterowników PLC, paneli operatorskich i czujników.
• 3 porty światłowodowe MM ST: pozwalają na transmisję światłowodową na większe odległości bez zakłóceń elektromagnetycznych, zwiększając niezawodność w trudnych warunkach przemysłowych.
• Zarządzanie warstwy 2 (Managed Layer 2): umożliwia konfigurację VLAN, QoS, redundancji (np. MRP) i diagnostykę sieci, co daje pełną kontrolę nad ruchem danych.
• Redundantne zasilanie: dwa niezależne wejścia zasilania eliminują ryzyko przestoju w przypadku awarii jednego źródła – kluczowe dla ciągłości produkcji.
• Certyfikat IEC 62443-4-2: gwarantuje bezpieczeństwo cybernetyczne na poziomie urządzenia, chroniąc przed nieautoryzowanym dostępem i atakami.

Zgodność z Normami

Urządzenie posiada certyfikat IEC 62443-4-2, potwierdzający zgodność z międzynarodowym standardem bezpieczeństwa cybernetycznego dla systemów automatyki przemysłowej. Przełącznik został zaprojektowany zgodnie z wymaganiami sieci PROFINET i przeznaczony do montażu na szynie DIN. Posiada oznaczenie CE.

Zastosowanie

SCALANCE XB205-3 znajduje zastosowanie w przemysłowych sieciach Ethernet, szczególnie w systemach automatyki i sterowania. Sprawdza się w następujących scenariuszach:

• Budowa sieci PROFINET z redundancją (MRP) – łączenie sterowników SIMATIC i urządzeń peryferyjnych.
• Integracja odległych segmentów sieci za pomocą łączy światłowodowych – w halach produkcyjnych lub na zewnątrz.
• Podłączenie urządzeń końcowych (PLC, HMI, napędy) w szafie sterowniczej z wykorzystaniem portów RJ45.
• Diagnostyka i monitorowanie sieci przez port konsolowy oraz diody LED – szybkie lokalizowanie usterek.

Wskazówki Montażowe

Montaż przełącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami do prac elektrycznych. Urządzenie instaluje się na szynie DIN TH35 w szafie sterowniczej lub rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przewody zasilające oraz kable sieciowe należy podłączać zgodnie z dokumentacją producenta, zwracając uwagę na moment dokręcania zacisków. Dobór przekroju przewodów zasilających powinien być dostosowany do max prądu urządzenia (szczegóły w karcie katalogowej).

FAQ

• Czy przełącznik ma diody diagnostyczne? Tak, wyposażony jest w diody LED sygnalizujące status zasilania, portów oraz aktywność sieci – ułatwia to szybką kontrolę pracy urządzenia.
• Jaki jest stopień ochrony (IP) przełącznika? Producent nie podaje wartości IP – urządzenie jest przeznaczone do montażu wewnątrz szaf sterowniczych, gdzie ochrona przed pyłem i wilgocią zapewniana jest przez obudowę szafy.
• Czy przełącznik obsługuje tryb pracy z redundantnym zasilaniem? Tak, urządzenie posiada dwa niezależne wejścia zasilania, co umożliwia podłączenie dwóch źródeł i zapewnia ciągłość pracy w przypadku awarii jednego z nich.
