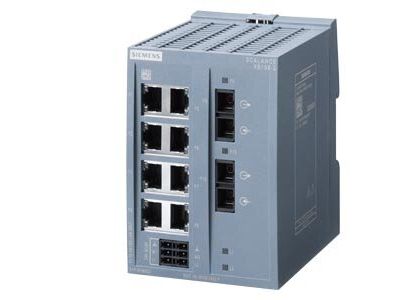

Przełącznik sieciowy SCALANCE XB108-2 (SC) | 6GK5108-2BD00-2AB2 Siemens

Alternatywny kod produktu: 6GK51082BD002AB2

Opis i Kluczowe Cechy

Przełącznik sieciowy SCALANCE XB108-2 (symbol 6GK5108-2BD00-2AB2) firmy Siemens to niezarządzalny switch przemysłowy wyposażony w 8 portów Ethernet 10/100 Mbit/s oraz 2 porty światłowodowe multimode SC. Dzięki redundantnemu zasilaniu 24 V AC/DC i kompaktowej obudowie IP20 zapewnia niezawodną komunikację w małych topologiach gwiazdy i linii.

• 8 portów 10/100 Mbit/s (RJ45): Umożliwiają podłączenie do 8 urządzeń sieciowych, zapewniając szybką i stabilną transmisję danych w sieciach lokalnych.
• 2 porty światłowodowe multimode SC (100 Mbit/s): Pozwalają na rozszerzenie sieci na większe odległości bez zakłóceń elektromagnetycznych, idealne do połączeń między szafami sterowniczymi.
• Redundantne zasilanie 24 V AC/DC: Gwarantuje ciągłość pracy nawet w przypadku awarii jednego źródła zasilania, zwiększając niezawodność systemu.
• Diagnostyka za pomocą diod LED: Ułatwia szybką lokalizację usterek i monitorowanie stanu połączeń, co skraca czas przestojów.
• Stopień ochrony IP20: Chroni urządzenie przed ciałami stałymi o średnicy powyżej 12 mm, odpowiedni do montażu w suchych pomieszczeniach rozdzielni i szaf sterowniczych.

Zgodność z Normami

Przełącznik SCALANCE XB108-2 został zaprojektowany zgodnie z wymaganiami europejskich norm oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do stosowania w przemysłowych sieciach Ethernet.

Zastosowanie

SCALANCE XB108-2 sprawdza się w sieciach o topologii gwiazdy lub linii, gdzie nie jest wymagane zarządzanie ruchem. Znajduje zastosowanie w automatyce przemysłowej i budynkowej.

• Tworzenie lokalnych sieci Ethernet w szafach sterowniczych i rozdzielnicach.
• Łączenie sterowników PLC, paneli operatorskich i czujników w systemach produkcyjnych.
• Rozszerzenie sieci za pomocą łączy światłowodowych na duże odległości (np. między halą produkcyjną a magazynem).
• Zastosowanie w systemach automatyki budynkowej (BMS) do komunikacji urządzeń HVAC, oświetlenia i monitoringu.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 lub bezpośrednio na panelu. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Przewody powinny być dobrane zgodnie z obowiązującymi normami, a moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Należy zapewnić swobodny przepływ powietrza wokół obudowy, aby uniknąć przegrzewania.

FAQ

• Czy przełącznik posiada diody LED sygnalizujące stan portów? Tak, urządzenie wyposażone jest w diody LED diagnostyczne umożliwiające szybką kontrolę połączeń i zasilania.
• Jaki stopień ochrony ma SCALANCE XB108-2? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi większymi niż 12 mm. Nie jest odporny na wilgoć – przeznaczony do montażu w suchym wnętrzu szafy.
• Czy switch wymaga konfiguracji? Nie, jest to urządzenie niezarządzalne (unmanaged) – działa automatycznie po podłączeniu napięcia. Wszystkie porty są gotowe do pracy bez żadnych ustawień.
