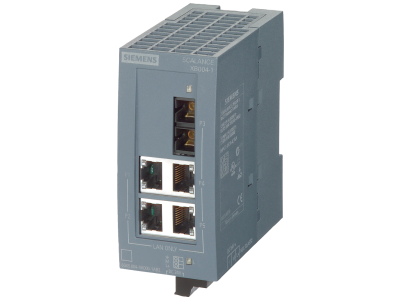

Przełącznik sieciowy SCALANCE XB004-1LD | 6GK5004-1BF00-1AB2 Siemens

Alternatywny kod produktu: 6GK50041BF001AB2

Opis i Kluczowe Cechy

SCALANCE XB004-1LD (6GK5004-1BF00-1AB2) to niezarządzalny przełącznik Ethernet przemysłowy firmy Siemens, przeznaczony do budowy małych topologii gwiazdy i linii w sieciach 10/100 Mbit/s. Posiada 4 porty Twisted Pair z gniazdami RJ45 oraz 1 port światłowodowy jednomodowy ze złączem SC, co umożliwia elastyczne łączenie urządzeń w trudnych warunkach przemysłowych. Zasilanie 24 V AC/DC oraz stopień ochrony IP20 gwarantują niezawodną pracę w rozdzielnicach i szafach sterowniczych.

• 4 porty RJ45 10/100 Mbit/s: umożliwiają podłączenie do czterech urządzeń końcowych (sterowników PLC, paneli operatorskich, czujników) w lokalnej sieci przewodowej bez potrzeby konfiguracji.
• 1 port światłowodowy jednomodowy SC (100 Mbit/s): zapewnia połączenie na duże odległości (nawet do kilkunastu kilometrów) z odpornością na zakłócenia elektromagnetyczne – idealne do łączenia odległych instalacji.
• Zasilanie 24 V AC/DC: pozwala na bezpośrednie zasilanie z typowych źródeł napięcia stosowanych w automatyce przemysłowej, bez konieczności stosowania dodatkowych zasilaczy sieciowych.
• Diagnostyka LED: diody sygnalizują stan zasilania i aktywność poszczególnych portów, co ułatwia szybkie lokalizowanie problemów w sieci.
• Stopień ochrony IP20: gwarantuje bezpieczeństwo w suchych pomieszczeniach i szafach sterowniczych, chroniąc przed przypadkowym dotknięciem elementów pod napięciem oraz przed wnikaniem pyłu.

Zgodność z Normami

Przełącznik SCALANCE XB004-1LD został zaprojektowany zgodnie z wymogami norm europejskich i standardem DIN, posiada certyfikat CE. Producent deklaruje zgodność z odpowiednimi dyrektywami dla urządzeń w sieciach przemysłowych. Szczegółowe informacje dotyczące spełnianych norm znajdują się w dokumentacji technicznej urządzenia.

Zastosowanie

SCALANCE XB004-1LD sprawdza się w sieciach przemysłowych, gdzie wymagana jest niezawodna i prosta w uruchomieniu komunikacja Ethernet. Dzięki połączeniu portów miedzianych i światłowodowych doskonale nadaje się do:

• budowy małych i średnich sieci sterowniczych w automatyce budynkowej oraz liniach produkcyjnych,
• łączności między sterownikami PLC a panelami HMI lub systemami nadrzędnymi,
• rozszerzenia sieci o odległe stanowiska pomiarowe za pomocą łącza światłowodowego,
• tworzenia prostych topologii gwiazdy w szafach sterowniczych bez konieczności konfiguracji przełącznika.

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (zgodnie z typowym systemem montażowym dla aparatury przemysłowej) lub bezpośrednio na płycie montażowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekroje przewodów oraz moment dokręcania zacisków zasilania należy dobrać zgodnie z dokumentacją techniczną producenta. Złącza RJ45 i światłowodowe należy chronić przed zabrudzeniem i mechanicznym uszkodzeniem.

FAQ

• Czy przełącznik wymaga konfiguracji? Nie, model XB004-1LD jest urządzeniem niezarządzalnym (unmanaged) – działa automatycznie po podłączeniu zasilania i przewodów. Nie wymaga ustawień IP ani innych parametrów.
• Jakie napięcie zasilania jest wymagane? Przełącznik zasilany jest napięciem 24 V AC lub DC (zakres napięcia podany w dokumentacji). Należy użyć stabilizowanego źródła zasilania zgodnego z wymaganiami urządzenia.
• Jaki jest stopień ochrony? IP20 – oznacza ochronę przed dostępem do części pod napięciem palcami oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani zalanie, dlatego należy montować go w suchych pomieszczeniach lub szczelnych szafach.
