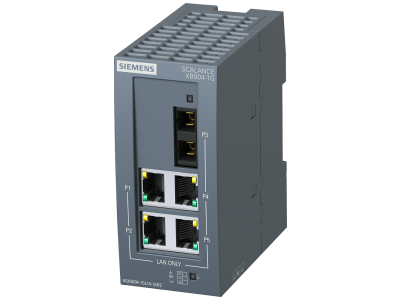

Przełącznik sieciowy SCALANCE XB004-1G | 6GK5004-1GL10-1AB2 Siemens

Alternatywny kod produktu: 6GK50041GL101AB2

Opis i Kluczowe Cechy

Przełącznik sieciowy SCALANCE XB004-1G (symbol 6GK5004-1GL10-1AB2) firmy Siemens to niezarządzalny switch Ethernet przemysłowy przeznaczony do budowy niewielkich topologii gwiazdy i linii. Wyposażony w 4 porty miedziane RJ45 10/100/1000 Mbit/s oraz 1 port optyczny SC 1000 Mbit/s (światłowód wielomodowy), umożliwia transmisję na odległość do 750 m. Zasilanie napięciem 24 V DC zapewnia kompatybilność z typowymi systemami automatyki. Stopień ochrony IP20 gwarantuje bezpieczną pracę w suchych pomieszczeniach rozdzielni i szaf sterowniczych.

• 4 porty RJ45 10/100/1000 Mbit/s: zapewniają elastyczne podłączenie urządzeń końcowych i obsługę wszystkich standardowych prędkości Ethernet, co ułatwia integrację z istniejącą infrastrukturą.
• 1 port optyczny SC 1000 Mbit/s (światłowód wielomodowy): umożliwia transmisję na odległość do 750 m bez zakłóceń elektromagnetycznych, idealny do połączeń między oddalonymi szafami.
• Zasilanie 24 V DC: bezproblemowe wpięcie w przemysłowe źródła zasilania, gwarantuje stabilną pracę w środowisku automatyki.
• Diody LED diagnostyczne: pozwalają na bieżącą ocenę stanu połączeń i ułatwiają lokalizację ewentualnych usterek.
• Stopień ochrony IP20: chroni przed dostępem do części wewnętrznych, przeznaczony do montażu w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany zgodnie z ogólnymi standardami dla urządzeń przemysłowych, gwarantuje niezawodność w środowiskach produkcyjnych.

Zastosowanie

Przełącznik SCALANCE XB004-1G doskonale sprawdza się w przemyśle i automatyce budynkowej, tam gdzie wymagana jest szybka i niezawodna komunikacja Ethernet. Dzięki portowi optycznemu umożliwia elastyczne łączenie urządzeń na większe odległości.

• Budowa małych sieci przemysłowych w topologii gwiazdy i linii.
• Łączenie sterowników PLC, paneli operatorskich oraz czujników w liniach produkcyjnych.
• Połączenie oddalonych od siebie szaf sterowniczych za pomocą światłowodu (do 750 m).
• Tworzenie niezawodnej infrastruktury sieciowej w magazynach, halach fabrycznych i budynkach inteligentnych.

Wskazówki Montażowe

Urządzenie może być instalowane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przełącznik montuje się w szafie sterowniczej w miejscu zapewniającym odpowiednią cyrkulację powietrza. Podłączenie przewodów wykonaj zgodnie z dokumentacją techniczną producenta, dobierając przekrój przewodów do prądu obciążenia. Dla zasilania 24 V DC stosuj przewody o odpowiedniej izolacji.

FAQ

• Czy port optyczny SC wymaga specjalnego kabla? Tak. Port przeznaczony jest dla światłowodu wielomodowego (multimode) ze złączem SC. Maksymalna odległość transmisji wynosi 750 m.
• Czy przełącznik można zasilać z innych napięć niż 24 V DC? Nie, urządzenie zostało zaprojektowane wyłącznie do zasilania napięciem stałym 24 V DC. Stosowanie innych napięć może uszkodzić przełącznik.
• Jak interpretować diody LED diagnostyczne? Diody sygnalizują stan zasilania, aktywność i prędkość każdego portu. Szczegółowy opis znajduje się w instrukcji obsługi dostępnej do pobrania.
