Przełącznik sieć-agregat obrotowy 40A PSR-440 | PSR-440 F&F

Opis i Kluczowe Cechy

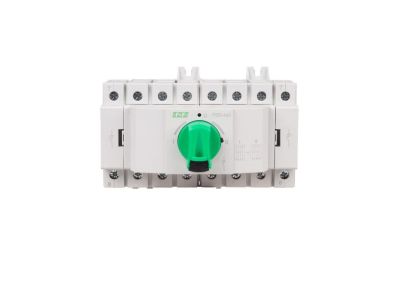

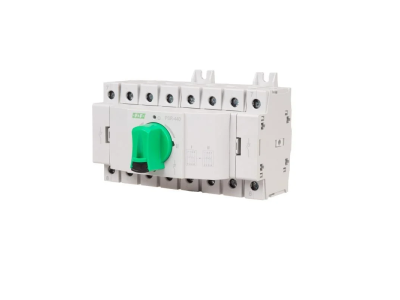

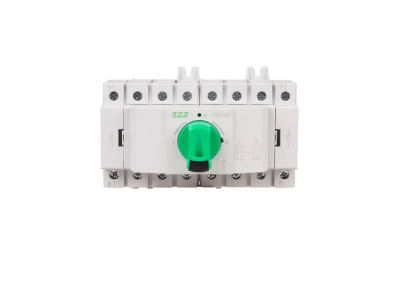

Przełącznik sieć-agregat obrotowy PSR-440 o prądzie znamionowym 40A to 4-biegunowe, modułowe urządzenie zaprojektowane zgodnie z programem przełączeń 1-0-2. Pozwala na płynne przełączanie między siecią zasilania a agregatem prądotwórczym, zapewniając ciągłość zasilania w sytuacjach awaryjnych. Styki pełnią funkcję rozłącznika, umożliwiając bezpieczne przełączanie pod pełnym obciążeniem.

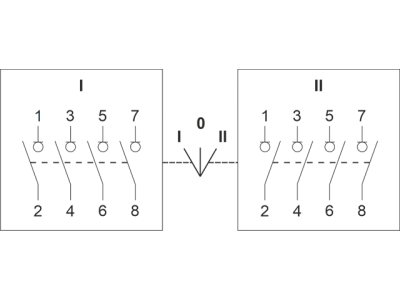

• Program przełączeń 1-0-2: Umożliwia wybór źródła zasilania (sieć, wyłączenie, agregat) oraz podłączenie jednej z dwóch linii wejściowych, co zwiększa elastyczność instalacji.
• Prąd znamionowy 40A: Przeznaczony do zasilania obwodów o średnim obciążeniu, takich jak instalacje domowe, małe obiekty użytkowe czy warsztaty.
• 4-biegunowa konstrukcja: Zapewnia pełne odłączenie neutralnego i fazowych obwodów, co jest wymagane w instalacjach z agregatem prądotwórczym.
• Modułowa budowa: Łatwy montaż na szynie DIN, idealny do rozdzielnic elektrycznych i szaf sterowniczych.
• Styki jako rozłącznik: Pozwalają na bezpieczne przełączanie pod pełnym obciążeniem, co eliminuje konieczność stosowania dodatkowych rozłączników.

Zgodność z Normami

Przełącznik PSR-440 spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznaczenie CE, gwarantujące wysoki poziom bezpieczeństwa instalacji.

Zastosowanie

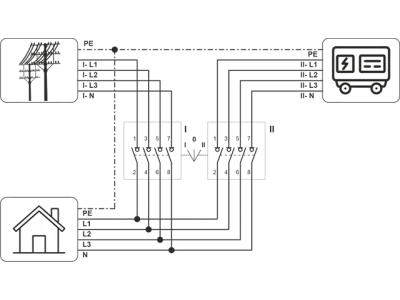

Przełącznik sieć-agregat PSR-440 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne przełączanie między siecią zasilania a agregatem prądotwórczym.

• Instalacje domowe i małe obiekty użytkowe – awaryjne zasilanie w przypadku zaniku napięcia w sieci.
• Małe obiekty przemysłowe i warsztaty – zabezpieczenie ciągłości produkcji w razie awarii zasilania.
• Systemy oświetlenia awaryjnego – automatyczne przełączanie na źródło rezerwowe.
• Obiekty użyteczności publicznej, takie jak szkoły, szpitale czy centra handlowe – zapewnienie bezpieczeństwa i ciągłości działania.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Urządzenie należy zamontować na szynie DIN w rozdzielnicy elektrycznej. Przed podłączeniem należy upewnić się, że wszystkie przewody są odpowiednio dobrane do prądu znamionowego 40A. Styki należy dokręcić z zalecanym momentem, aby zapewnić pewny kontakt elektryczny. Po montażu przeprowadzić test działania w trybie ręcznym, sprawdzając poprawność przełączeń pomiędzy siecią a agregatem.

FAQ

• Czy przełącznik PSR-440 można stosować w instalacjach trójfazowych? Tak, dzięki 4-biegunowej konstrukcji przełącznik obsługuje pełne odłączenie obwodów fazowych i neutralnych, co umożliwia stosowanie w instalacjach trójfazowych.
• Jakie jest maksymalne obciążenie przełącznika? Przełącznik zaprojektowany jest do pracy z prądem znamionowym 40A, co pozwala na zasilanie obwodów o mocy do 15 kW przy napięciu 400V (zależnie od konfiguracji instalacji).
• Czy przełącznik wymaga dodatkowych zabezpieczeń? Tak, zaleca się stosowanie zabezpieczeń zwarciowych i przeciążeniowych w obwodzie zarówno po stronie sieci, jak i agregatu, zgodnie z obowiązującymi normami.
