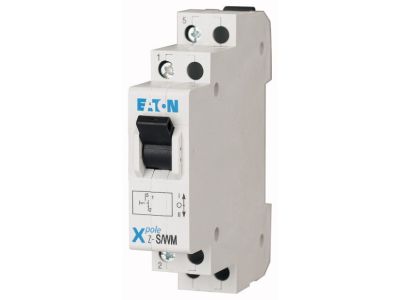

Przełącznik schodowy 16A 230V, 20kA, Z-S/WM | 248345 Eaton

Opis i Kluczowe Cechy

Przełącznik schodowy Eaton o numerze katalogowym 248345 to zaawansowany element aparatury modułowej, zaprojektowany z myślą o profesjonalnych systemach sterowania oświetleniem i obwodami pomocniczymi. Urządzenie pracuje przy napięciu znamionowym 230V AC i prądzie znamionowym 16A, co pozwala na bezpieczne przełączanie obciążeń w instalacjach komercyjnych oraz przemysłowych. Kluczowym parametrem technicznym jest odporność na zwarcia wynosząca 10kA, co gwarantuje wysoką wytrzymałość aparatu w sytuacjach awaryjnych i chroni integralność systemu rozdzielczego. Konstrukcja urządzenia opiera się na standardowej szerokości montażowej 1JC (jedna jednostka szerokości, odpowiadająca 17,5 mm), co umożliwia gęstą zabudowę w nowoczesnych rozdzielnicach elektrycznych. Przełącznik wyposażony jest w solidne zaciski windowe, które obsługują przekrój znamionowy przewodów od 1 mm² do 10 mm², zapewniając trwały i pewny styk elektryczny.

Zgodność z Normami

Produkt marki Eaton został poddany rygorystycznym procedurom certyfikacyjnym, aby sprostać wymaganiom nowoczesnego budownictwa i przemysłu. Przełącznik jest w pełni zgodny z międzynarodową normą IEC 60669, która definiuje standardy dla łączników instalacyjnych przeznaczonych do stałych instalacji elektrycznych. Dodatkowo, urządzenie spełnia wymogi normy VDE 0632, co jest potwierdzeniem najwyższej jakości wykonania oraz bezpieczeństwa użytkowania na rynkach europejskich. Dzięki tym certyfikatom, inżynierowie i instalatorzy mogą mieć pewność, że stosują komponent o sprawdzonej niezawodności.

Zastosowanie

Przełącznik Z-S/WM znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz tradycyjnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do sterowania oświetleniem w układach schodowych, korytarzowych oraz w pomieszczeniach wielowejściowych, gdzie wymagana jest kontrola z wielu punktów. Dzięki wysokiej zdolności zwarciowej i prądowi 16A, może być również wykorzystywany jako przełącznik sterowniczy w szafach sterowniczych do przełączania trybów pracy (np. tryb ręczny/automatyczny) lub do załączania obwodów sygnalizacyjnych i pomocniczych w infrastrukturze technicznej obiektów biurowych i przemysłowych.

Wskazówki Montażowe

• Montaż urządzenia należy przeprowadzić na standardowej szynie montażowej DIN TH35 zgodnie z wymiarem zatyczki 45 mm.
• Zalecany przekrój przewodów przyłączeniowych mieści się w zakresie od 1 mm² do 10 mm². Należy upewnić się, że końcówki przewodów wielodrutowych są zabezpieczone tulejkami zaciskowymi.
• Podczas dokręcania zacisków należy zachować odpowiedni moment obrotowy, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu optymalnego docisku.
• Szerokość 17,5 mm (1 moduł) pozwala na łatwą integrację z wyłącznikami nadprądowymi i różnicowoprądowymi w jednym rzędzie rozdzielnicy.

FAQ

• Jaka jest maksymalna wytrzymałość zwarciowa tego przełącznika? Urządzenie posiada deklarowaną odporność na zwarcia na poziomie 10kA, co czyni go bardzo odpornym na ekstremalne warunki pracy.
• Czy przełącznik zajmuje dużo miejsca w rozdzielnicy? Nie, aparat posiada standardową szerokość 1JC, czyli 17,5 mm, co odpowiada jednemu modułowi.
• Jakie przewody można podłączyć do zacisków? Zaciski pozwalają na montaż przewodów o przekroju od 1 mm² do 10 mm², co daje dużą elastyczność podczas projektowania instalacji.
