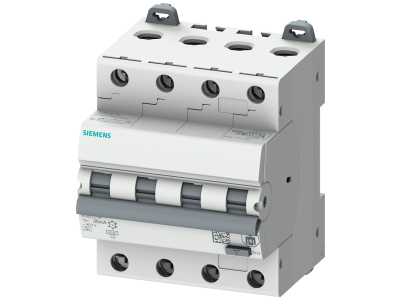

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 6 kA, 4-bieg. typ A, 30 mA, char. C, In:20A Un:400V | 5SU1346-7FP20 Siemens

Alternatywny kod produktu: 5SU13467FP20

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO to zaawansowane urządzenie zapewniające kompleksową ochronę przed zwarciem, przeciążeniem i prądem różnicowym (upływowym). Charakterystyka C i próg zadziałania 30 mA gwarantują szybką reakcję w przypadku zwarcia lub zwarcia doziemnego, minimalizując ryzyko porażenia prądem i uszkodzenia instalacji. Wyłącznik 4-biegunowy przeznaczony jest do sieci 400V, co czyni go idealnym rozwiązaniem do instalacji trójfazowych.

• Ochrona 4-biegunowa: Zapewnia ochronę wszystkich czterech przewodów fazowych w sieci 400V, chroniąc przed zwarciami, przeciążeniami i prądami upływowymi.
• Prąd znamionowy 20A: Odpowiedni dla średnich obciążeń instalacji, zabezpiecza obwody o mocy do 8 kW w układzie trójfazowym.
• Charakterystyka C i próg 30mA: Szybkie odłączenie w przypadku zwarcia (charakterystyka C) i wykrycie prądów upływowych już przy 30 mA – kluczowe dla bezpieczeństwa użytkowników.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia gwarantuje niezawodną pracę nawet w trudnych warunkach sieciowych.
• Dwukomorowe zaciski: Umożliwiają łatwe i niezawodne podłączanie przewodów o różnych przekrojach, redukując czas montażu i ryzyko błędów instalacyjnych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich EN 61009-1 oraz EN 61009-2-1 dotyczących wyłączników różnicowo-nadprądowych. Posiada certyfikat VDE i oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i ochrony przeciwporażeniowej.

Zastosowanie

Wyłącznik RCBO 6kA 4-biegunowy znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej i przeciwzwarciowej.

• Instalacje trójfazowe w budynkach mieszkalnych, biurowych i przemysłowych – ochrona obwodów gniazd wtykowych, oświetlenia i urządzeń.
• Ochrona obwodów gniazd w warsztatach, garażach i budynkach gospodarczych zasilanych z sieci 400V.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia przemysłowe, gdzie wymagana jest ochrona przed zwarciami i prądami upływowymi.
• Nowe instalacje elektryczne oraz modernizacja istniejących – uniwersalne rozwiązanie dla układów 4-biegunowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Wyłącznik montować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi aparatami (minimum 1 moduł). Przewody fazowe i neutralny podłączyć do odpowiednich zacisków zgodnie z oznaczeniami na urządzeniu. Po montażu przeprowadzić test przyciskiem „TEST” w celu weryfikacji poprawności działania. Regularne przeglądy okresowe zalecane zgodnie z normami bezpieczeństwa.

FAQ

• Czym różni się charakterystyka C od innych charakterystyk wyłączników? Charakterystyka C oznacza, że wyłącznik reaguje na zwarcia o umiarkowanym natężeniu (5-10-krotność prądu znamionowego), co czyni go odpowiednim dla typowych obwodów gniazd wtykowych i oświetlenia.
• Czy wyłącznik można stosować w instalacjach jednofazowych? Nie – urządzenie jest 4-biegunowe i przeznaczone wyłącznie do sieci trójfazowych 400V. Dla instalacji jednofazowych należy stosować 2-biegunowe RCBO.
• Jak często należy przeprowadzać test wyłącznika przyciskiem „TEST”? Regularne testy zalecane są co najmniej raz na 6 miesięcy lub zgodnie z lokalnymi przepisami i zaleceniami norm bezpieczeństwa.
