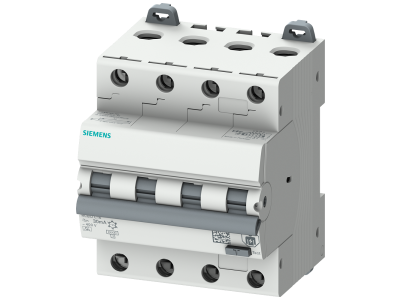

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 6 kA, 4-bieg. typ A, 30 mA, char. B In: 16A Un:400V | 5SU1346-6FP16 Siemens

Alternatywny kod produktu: 5SU13466FP16

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO o prądzie zwarciowym 6 kA, 4-biegunowy, charakterystyce B i prądzie różnicowym 30 mA to zaawansowane zabezpieczenie łączące funkcje wyłącznika nadprądowego i przeciwporażeniowego. Przeznaczony do ochrony obwodów 3-fazowych o napięciu 400V, zapewnia kompleksową ochronę przed zwarciami, przeciążeniami oraz porażeniem prądem elektrycznym. Charakterystyka B gwarantuje szybkie wyłączanie w przypadku zwarć łukowych i zwarć doziemnych.

• Prąd zwarciowy 6 kA: Wysoka zdolność wyłączania zwarć zapewnia niezawodną ochronę instalacji nawet w warunkach wysokiego obciążenia.
• 4-biegunowa konstrukcja: Zapewnia pełną ochronę zarówno w obwodach fazowych, jak i neutralnym, idealny do zasilania trójfazowego.
• Prąd różnicowy 30 mA: Wysoka czułość wykrywania prądów upływowych minimalizuje ryzyko porażenia prądem i pożaru spowodowanego zwarciem doziemnym.
• Charakterystyka B: Szybkie reagowanie na zwarcia łukowe i zwarcia doziemne, chroniąc instalację przed uszkodzeniami termicznymi.
• Napięcie znamionowe 400V: Przeznaczony do pracy w trójfazowych sieciach niskiego napięcia, zgodnie z wymaganiami instalacji przemysłowych i budynków wielorodzinnych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i zwarciowej, w tym normy PN-EN 61008-1 oraz PN-EN 61009-1. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE.

Zastosowanie

Wyłącznik RCBO 6 kA 4-bieg. 16A 30mA 400V znajduje zastosowanie w nowoczesnych instalacjach elektrycznych wymagających kompleksowej ochrony przeciwporażeniowej, zwarciowej i przeciążeniowej.

• Ochrona obwodów trójfazowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie gniazd wtykowych, pomieszczeń mokrych oraz obwodów zasilających urządzenia o wysokim poborze mocy.
• Stosowanie w rozdzielnicach głównej i podrozdzielnic jako element ochrony selektywnej.
• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe narażone na zwarcia łukowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN o szerokości 35 mm, zachowując wymagane odstępy separacyjne między sąsiednimi wyłącznikami. Przewody fazowe i neutralny należy podłączyć zgodnie z oznaczeniami na obudowie, zachowując odpowiedni moment dokręcania (zalecany: 2,5 Nm). Po montażu należy przeprowadzić test zwarciowy i sprawdzić działanie mechanizmu wyzwalającego.

FAQ

• Jaka jest różnica między RCBO a RCD? RCBO (Residual Current Circuit Breaker with Overcurrent protection) łączy funkcje wyłącznika różnicowoprądowego (RCD) i wyłącznika nadprądowego (MCB), zapewniając ochronę zarówno przed prądami upływowymi, jak i zwarciami/przeciążeniami w jednej obudowie.
• Czy charakterystyka B ma znaczenie dla RCBO? Tak – charakterystyka B oznacza szybkie reagowanie na zwarcia łukowe i zwarcia doziemne, co jest kluczowe dla ochrony wrażliwej elektroniki i maszyn przemysłowych.
• Czy RCBO może być stosowany w instalacjach 230V? Tak, choć jest przeznaczony głównie do 400V, może być używany także w instalacjach jednofazowych 230V – należy wówczas podłączać go do jednej fazy i neutralnego.
