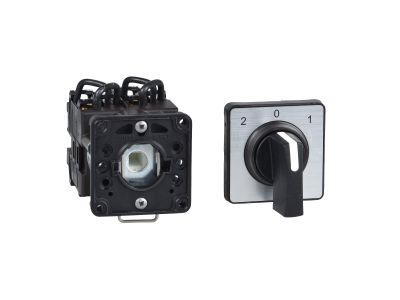

Przełącznik REW.MONOSTAB.DO"0" F22 3P PC 20 | K2F003UCH Schneider Electric

Opis i Kluczowe Cechy

Przełącznik rewersyjny monostabilny z pozycją „0”, model F22, 3-biegunowy (3P) o prądzie znamionowym 20 A, oznaczony symbolem K2F003UCH. Dzięki prądowi 20 A umożliwia bezpieczne przełączanie obciążeń w obwodach silnikowych i grzewczych bez ryzyka przegrzania styków. Konstrukcja monostabilna gwarantuje samoczynny powrót do pozycji spoczynkowej („0”) po zwolnieniu elementu sterującego, co zwiększa bezpieczeństwo obsługi.

• Monostabilny – powrót do pozycji „0”: po zwolnieniu przycisku lub manetki przełącznik automatycznie wraca do stanu wyłączenia, minimalizując ryzyko niezamierzonego pozostawienia obwodu pod napięciem.
• 3-biegunowy (3P): umożliwia jednoczesne przełączanie trzech faz, co jest niezbędne w aplikacjach rewersyjnych silników trójfazowych oraz w układach zasilania.
• Prąd znamionowy 20 A: zapewnia bezpieczną pracę przy obciążeniach do 20 A, co pozwala na stosowanie w obwodach o znacznym poborze prądu bez konieczności stosowania dodatkowych styczników.
• Konstrukcja modułowa serii F22: przeznaczona do montażu na szynie TH35 w rozdzielnicach, ułatwia szybką instalację i wymianę.
• Wyraźne oznaczenie pozycji „0”: ułatwia identyfikację stanu wyłączenia, co podnosi bezpieczeństwo podczas prac serwisowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Zgodność z dyrektywami niskonapięciowymi gwarantuje niezawodne działanie w standardowych instalacjach elektrycznych. (Szczegółowe normy dostępne u producenta na żądanie).

Zastosowanie

Przełącznik rewersyjny monostabilny K2F003UCH znajduje zastosowanie wszędzie tam, gdzie wymagana jest zmiana kierunku obrotów silnika oraz natychmiastowe wyłączenie po zwolnieniu elementu sterującego.

• Sterowanie rewersyjne silników trójfazowych (np. napędy bram, rolet, taśmociągów).
• Podawanie impulsów do styczników lub przekaźników w układach automatyki przemysłowej.
• Sygnalizacja i załączanie obwodów w panelach operatorskich, gdzie wymagany jest samopowrotny przycisk z pozycją „0”.
• Automatyka budynkowa – przełączanie trybów pracy urządzeń (np. pompy, wentylatory) z funkcją bezpiecznego powrotu do stanu wyłączenia.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Przełącznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia (minimum 2,5 mm² dla 20 A) oraz zgodnie z dokumentacją producenta. Moment dokręcania zacisków należy sprawdzić w karcie katalogowej – nie wolno przekraczać zalecanych wartości, aby uniknąć uszkodzenia styków.

FAQ

• Czy przełącznik jest podświetlany? Model K2F003UCH nie posiada podświetlenia. W standardowej wersji nie ma wbudowanego wskaźnika LED – stan załączenia należy określać na podstawie położenia mechanicznego.
• Jaki jest stopień ochrony tego przełącznika? Producent nie podaje w nazwie stopnia IP. Typowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20 (wnętrze) – dokładną wartość należy sprawdzić w pełnej karcie katalogowej produktu.
• Jaki jest tryb pracy styku – monostabilny czy bistabilny? Jest to przełącznik monostabilny z pozycją „0”. Oznacza to, że po chwilowym wciśnięciu manetki/przycisku styki zwierają się (lub przełączają), a po zwolnieniu wracają do stanu spoczynkowego (wyłączenia).
