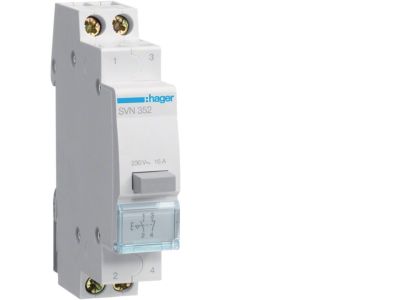

Przełącznik przyciskowy 1NO+1NC Ith=16A 230VAC | SVN352 Hager

Opis i Kluczowe Cechy

Przełącznik przyciskowy SVN352 to modułowy element sterowniczy przeznaczony do montażu na szynę TH35. Wyposażony w zestyk 1NO+1NC, zapewnia elastyczność w realizacji funkcji załączania i rozłączania w obwodach elektrycznych. Prąd znamionowy Ith=16A przy napięciu 230VAC gwarantuje bezpieczną i niezawodną pracę w typowych instalacjach niskiego napięcia.

• Zestyk 1NO+1NC: Dwa niezależne tory – normalnie otwarty i normalnie zamknięty – umożliwiają realizację zarówno sygnalizacji, jak i przełączania obwodów sterowniczych bez stosowania dodatkowych elementów.
• Prąd znamionowy Ith=16A: Wysoka obciążalność prądowa pozwala na bezpośrednie sterowanie odbiornikami o znacznym poborze mocy, minimalizując ryzyko przegrzania styków.
• Napięcie pracy 230VAC: Dostosowane do standardowych sieci jednofazowych, stosowanych powszechnie w budynkach mieszkalnych i komercyjnych.
• Montaż na szynę TH35: Szybki i pewny montaż w rozdzielnicach modułowych, zgodny z systemem DIN.
• Kompaktowa konstrukcja: Oszczędza miejsce w szafie sterowniczej, ułatwiając aranżację i prowadzenie instalacji.

Zgodność z Normami

Przełącznik przyciskowy SVN352 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej dla wyrobów elektrotechnicznych.

Zastosowanie

Dzięki zestykom 1NO+1NC oraz parametrom prądowym SVN352 znajduje zastosowanie w wielu układach sterowania i sygnalizacji w instalacjach niskiego napięcia.

• Sterowanie odbiornikami oświetlenia i silników o mocy do 3,7 kW (przy obciążeniu rezystancyjnym).
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w układach automatyki.
• Sygnalizacja stanów pracy (np. załącz/wyłącz) w tablicach synoptycznych i pulpity sterowniczych.
• Zastosowania w automatyce budynkowej – sterowanie bramami, roletami lub klimatyzacją (w obwodach pomocniczych).

Wskazówki Montażowe

Montaż i podłączenie przełącznika przyciskowego SVN352 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP w zakresie eksploatacji urządzeń elektroenergetycznych. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie oraz zabezpieczyć obwód przed przypadkowym załączeniem. Element mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów powinien być dobrany zgodnie z obciążalnością prądową (np. 1,5 mm² dla 16A). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta – nie należy przekraczać zalecanych wartości. Po zakończeniu prac zaleca się sprawdzenie poprawności działania styków pod napięciem.

FAQ

• Czy przełącznik przyciskowy jest podświetlany? W danych technicznych produktu nie ma informacji o podświetleniu. Model SVN352 jest dostarczany bez elementu świetlnego; do sygnalizacji można zastosować osobny moduł z lampką LED.
• Jaki stopień ochrony ma ten przełącznik? Producent nie podaje stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy charakteryzuje się ochroną IP20, co oznacza brak ochrony przed wilgocią i kurzem – nie należy instalować jej w pomieszczeniach z dużym zapyleniem ani bezpośrednio na zewnątrz.

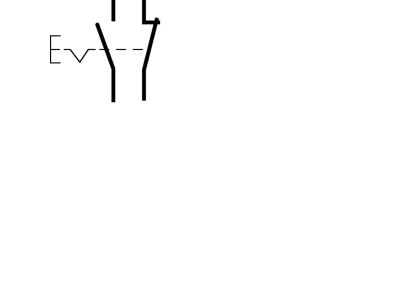

• Jaki jest tryb pracy styku? Przełącznik przyciskowy SVN352 działa w trybie monostabilnym – po naciśnięciu zmienia stan zestyków (1NO zwierany, 1NC rozwierany), a po zwolnieniu wraca do pozycji spoczynkowej. Jest to typowa cecha przycisków sterowniczych.
