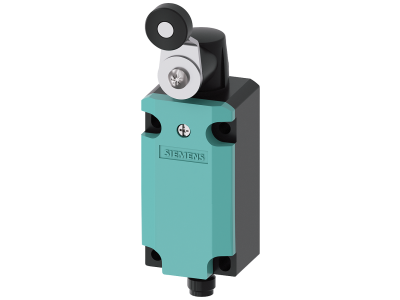

Przełącznik pozycyjny 40mm zgodnie z EN 50041 1NO/1NC ze złączem M12 5-bieg. | 3SE5114-0CH01-1AC5 Siemens

Alternatywny kod produktu: 3SE51140CH011AC5

Opis i Kluczowe Cechy

Przełącznik pozycyjny 3SE5114-0CH01-1AC5 (Siemens) o średnicy głowicy 40 mm, wyposażony w zestyk 1NO/1NC oraz złącze M12 5-bieg. Zaprojektowany zgodnie z normą EN 50041, zapewnia niezawodną sygnalizację położenia w układach sterowania maszyn i urządzeń przemysłowych.

• Zestyk 1NO/1NC: Umożliwia jednoczesną sygnalizację położenia i realizację bezpiecznych obwodów sterowania – styki normalnie otwarty i normalnie zamknięty dają elastyczność konfiguracji.
• Złącze M12 5-bieg.: Standardowe przemysłowe złącze gwarantuje szybkie i mechanicznie odporne podłączenie, kompatybilne z powszechnie stosowanymi systemami czujników i aktuatorów.
• Wykonanie 40 mm zgodnie z EN 50041: Ujednolicony wymiar montażowy ułatwia zabudowę w istniejących konstrukcjach oraz wymianę z innymi przełącznikami tej samej normy.
• 5-biegunowe wyprowadzenie: Zapewnia separację sygnałów dla obu styków oraz dodatkowy przewód ekranujący lub rezerwowy, podnosząc niezawodność transmisji.
• Budowa mechaniczna dedykowana pozycjonowaniu: Precyzyjne działanie styków przy zmianie położenia elementu napędzanego (krzywki, wałka) pozwala na dokładne określenie krańcowych pozycji roboczych.

Zgodność z Normami

Przełącznik został zaprojektowany i wykonany zgodnie z normą EN 50041 (przełączniki pozycyjne dla zastosowań przemysłowych). Spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Montaż i użytkowanie powinny odbywać się zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Dzięki zestykowi 1NO/1NC oraz złączu M12 5-bieg. przełącznik znajduje zastosowanie w układach sterowania maszyn, gdzie konieczne jest wykrywanie krańcowych położeń elementów ruchomych.

• Sygnalizacja krańcowych położeń w siłownikach pneumatycznych, hydraulicznych oraz suwnicach.
• Impulsy do PLC, styczników lub przekaźników w sekwencyjnych procesach produkcyjnych.
• Sygnalizacja bezpieczeństwa (blokada ruchu) w systemach ochrony drzwi, osłon i pokryw.
• Pozycjonowanie w automatycznych magazynach wysokiego składowania, liniach pakujących i transportowych.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający aktualne uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające oraz upewnij się, że obwód jest pozbawiony potencjału. Przełącznik mocowany jest mechanicznie (np. za pomocą wsporników zgodnych z normą EN 50041) – dokręcaj śruby z momentem zgodnym z dokumentacją producenta. Podłącz przewody do złącza M12, zachowując odpowiedni przekrój dostosowany do obciążenia styków. Po zakończeniu montażu sprawdź poprawność działania styków (przejścia NO/NC) przed uruchomieniem maszyny.

FAQ

• Czy przełącznik posiada podświetlenie LED? Model 3SE5114-0CH01-1AC5 nie jest wyposażony w podświetlenie – jest to typowy przełącznik pozycyjny bez wbudowanego wskaźnika optycznego. Sygnalizacja stanu może być realizowana zewnętrznie za pomocą modułów LED podłączonych do styków.
• Jaki jest tryb pracy styków – czy są to styki zwierne czy rozwierne? W zestawie znajduje się jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Styk NO zwiera się po nacisku na element pomiarowy, styk NC rozwiera się w tym samym momencie.
• Jakie jest napięcie/prąd znamionowy styków? W dostarczonych danych producent nie podał wartości napięcia ani prądu znamionowego. Przed podłączeniem do obwodu zalecamy sprawdzenie dokumentacji technicznej lub karty katalogowej produktu. W razie wątpliwości – skontaktuj się z działem technicznym.
