PRZEŁĄCZNIK POZYCJI EX | XB4BG21EX Schneider Electric

Opis i Kluczowe Cechy

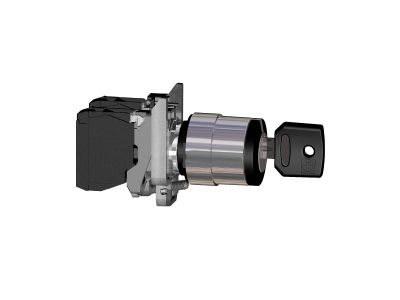

Przełącznik kluczowy XB4BG21EX firmy Schneider Electric z serii Harmony XB4 – ATEX D to metalowy łącznik przeznaczony do instalacji w strefach zagrożonych wybuchem pyłów. Wyposażony w jeden styk zwierny o działaniu wolnoprzerwalnym oraz chromowaną ramkę. Dzięki stopniowi ochrony IP65 zapewnia hermetyczność w trudnych warunkach przemysłowych. Montowany w standardowym wycięciu Ø22 mm.

• Styk zwierny 1NO (wolnoprzerwalny): Gwarantuje niezawodne przełączanie obwodów sterowania w warunkach wibracji i zapylenia, eliminując ryzyko niekontrolowanego przerywania obwodu.
• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strugami wody – odporność na wnikanie pyłu i wilgoci w strefach przemysłowych.
• 2 pozycje robocze z mechanizmem blokującym: Wyraźne położenie wyłącznika zapobiega przypadkowemu przełączeniu, zwiększając bezpieczeństwo obsługi.
• Klucz nr 455 z wyjmowaniem w pozycji lewej: Umożliwia blokadę w wybranej pozycji, uniemożliwiając manipulację osobom nieupoważnionym.
• Metalowa chromowana ramka: Wytrzymała mechanicznie, odporna na korozję – idealna do pracy w środowisku agresywnym chemicznie.

Zgodność z Normami

Produkt posiada certyfikat INERIS 04ATEX9004U i jest przeznaczony do stosowania w strefach pyłowych 21 i 22 zgodnie z dyrektywą ATEX 2014/34/EU. Spełnia wymagania norm europejskich dotyczących bezpieczeństwa urządzeń w atmosferze wybuchowej. Posiada oznaczenie CE oraz przynależy do programu Green Premium, gwarantującego przejrzystość ekologiczną i zgodność z przepisami środowiskowymi.

Zastosowanie

Przełącznik kluczowy XB4BG21EX dedykowany jest do sterowania obwodami w strefach zagrożonych wybuchem pyłów, takich jak przemysł naftowy, gazowniczy, spożywczy, stacje paliw oraz instalacje chemiczne.

• Sterowanie maszynami i urządzeniami w strefie pyłowej 21/22 – wymagane wyłączniki z certyfikatem ATEX.
• Blokada dostępu do funkcji urządzenia – kluczowy przełącznik pozycji uniemożliwia niezamierzone uruchomienie.
• Obwody sygnalizacji i bezpieczeństwa w instalacjach zagrożonych wybuchem – np. wyłączniki awaryjne z blokadą.
• Automatyka procesowa w zakładach chemicznych, magazynach pyłów łatwopalnych.

Wskazówki Montażowe

Montaż i obsługa przełącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, posiadający wiedzę o przepisach ATEX. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się w wycięciu panelu o średnicy 22 mm (zgodnie z normą IEC 60947-5-1). Zaleca się użycie zacisków śrubowych z przekrojem przewodu dobranym do obciążenia. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Po instalacji sprawdzić szczelność uszczelki – IP65 wymaga poprawnego dociśnięcie ramki.

FAQ

• Czy przełącznik ma podświetlenie? Nie, model XB4BG21EX nie jest wyposażony w źródło światła – jest to przełącznik suchy, bez elementu LED. Do sygnalizacji można dobrać lampkę kontrolną z serii Harmony XB4.
• Jaki stopień ochrony zapewnia produkt? IP65 – pyłoszczelność i ochrona przed strugami wody. Nadaje się do mycia wodą pod niskim ciśnieniem.
• W jakim trybie działa styk? Styk zwierny (NO) jest typu wolnoprzerwalnego – przełączanie następuje z przerwą jałową, co zapewnia bezpieczne rozwieranie obwodu przy prądach nieprzekraczających wartości znamionowych (brak stuku iskier podczas pracy normalnej).
