Przełącznik podwójny 32A IP20 | 412901 Legrand

Opis i Kluczowe Cechy

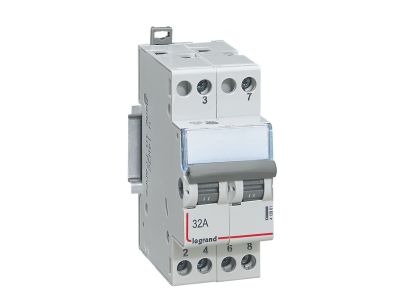

Przełącznik podwójny o symbolu 412901 to modułowe urządzenie łączeniowe przystosowane do montażu w rozdzielnicach na szynie TH35. Dzięki prądowi znamionowemu 32 A oraz napięciu 400 V~ umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu. Szerokość 2 modułów (35 mm) ułatwia optymalne zagospodarowanie miejsca w szafie elektrycznej. Wyposażony w okienko opisowe pozwala na czytelne oznakowanie funkcji.

• Prąd znamionowy 32 A: gwarantuje pewną pracę w obwodach o dużym poborze mocy, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 400 V~: pozwala na zastosowanie zarówno w instalacjach jednofazowych, jak i trójfazowych (L-N lub L-L).
• Podwójny (dwubiegunowy): umożliwia jednoczesne przełączanie dwóch niezależnych obwodów lub rozłączanie przewodu fazowego i neutralnego.
• Stopień ochrony IP20: zapewnia bezpieczeństwo przed przypadkowym dotknięciem części czynnych w suchych pomieszczeniach rozdzielnicy.
• Kompaktowa szerokość 2 modułów (35 mm): oszczędza miejsce w rozdzielnicy i ułatwia rozplanowanie aparatury.

Zgodność z Normami

Przełącznik spełnia wymagania normy IEC/EN 60669-1, co potwierdza jego przydatność do stosowania w instalacjach elektrycznych niskiego napięcia. Posiada certyfikat CE.

Zastosowanie

Przełącznik podwójny 32 A znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne odłączanie lub przełączanie obciążeń w rozdzielnicach i szafkach sterowniczych.

• Sterowanie oświetleniem – w tym obwodami z lampami fluorescencyjnymi (kompatybilny z obciążeniem 20 AX).
• Ręczne rozłączanie obwodów siłowych i odbiorników o prądzie do 32 A.
• Podwójne przełączanie dwóch obwodów jednym ruchem dźwigni (np. zmiana źródła zasilania).
• Zastosowanie w automatyce budynkowej jako element sterowania sygnalizacją lub wentylacją.

Wskazówki Montażowe

Montaż i wszelkie prace instalacyjne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do montażu bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu obciążenia (zalecane 4–6 mm² dla 32 A). Moment dokręcania zacisków oraz zalecany przekrój przewodów należy sprawdzić w dokumentacji technicznej producenta.

FAQ

• Czy przełącznik ma podświetlenie? Nie. Model 412901 nie posiada wbudowanego podświetlenia; funkcję sygnalizacji można uzyskać poprzez zewnętrzną lampkę kontrolną.
• Jaki jest stopień ochrony? Deklarowany stopień ochrony to IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm (np. palce). Urządzenie przeznaczone jest do montażu w rozdzielnicy o wyższym IP.
• Czy przełącznik jest przystosowany do pracy w trybie impulsowym? Nie – to przełącznik dwupozycyjny, przeznaczony do stałego załączania/wyłączania obwodu, a nie do wysyłania krótkich impulsów.
