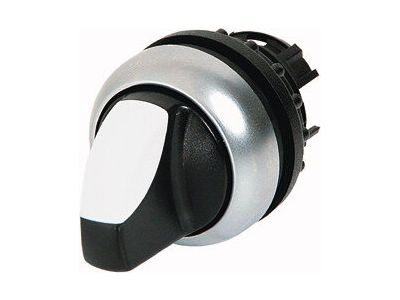

Przełącznik podświetlany 3 położenia, M22-WRLK3-W, biały RMQ-Titan | 216843 Eaton

Opis i Kluczowe Cechy

Przełącznik podświetlany M22-WRLK3-W z prestiżowej serii RMQ-Titan firmy EATON to zaawansowany element sterowniczy, zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się trzema stabilnymi położeniami pracy, co pozwala na precyzyjne zarządzanie wieloetapowymi procesami technologicznymi. Biały kolor soczewki w połączeniu z możliwością zastosowania energooszczędnych diod LED gwarantuje doskonały kontrast i widoczność stanu pracy urządzenia, nawet w warunkach intensywnego oświetlenia dziennego.

• Wysoki stopień ochrony: Dzięki klasie szczelności IP66 oraz IP69K, przełącznik jest całkowicie odporny na wnikanie pyłu oraz działanie silnych strumieni wody pod wysokim ciśnieniem i temperaturą.
• Wytrzymałość mechaniczna: Konstrukcja została zoptymalizowana pod kątem odporności na udary mechaniczne oraz wibracje, co jest kluczowe w maszynach ciężkich i liniach produkcyjnych.
• Trwałość opisu: Zastosowanie technologii odpornej na ścieranie gwarantuje, że oznaczenia pozostaną czytelne przez cały okres eksploatacji.
• Bezpieczeństwo: Zintegrowany układ połączeń ochronnych podnosi standard bezpieczeństwa użytkowania i zwiększa dostępność operacyjną systemu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go zdatnym do globalnego zastosowania w przemyśle. Seria RMQ-Titan spełnia wymagania normy IEC/EN 60947, co potwierdza jej parametry w zakresie aparatury niskonapięciowej. Wysoki stopień ochrony IP69K jest zgodny z normą DIN 40050-9, co pozwala na stosowanie urządzenia w przemyśle spożywczym i farmaceutycznym, gdzie wymagane jest częste mycie urządzeń pod wysokim ciśnieniem.

Zastosowanie

Przełącznik M22-WRLK3-W znajduje szerokie zastosowanie w nowoczesnych systemach automatyki i sterowania. Jest idealnym rozwiązaniem dla:

• Tablic rozdzielczych i pulpitów sterowniczych: Gdzie wymagana jest przejrzysta sygnalizacja i niezawodne przełączanie trybów pracy (np. praca Ręczna-0-Automatyczna).
• Przemysłu spożywczego: Dzięki odporności na agresywne środki czyszczące i wysoką temperaturę.
• Budowy maszyn: Jako element interfejsu operatora w obrabiarkach, transporterach i systemach pakujących.
• Systemów HVAC: Do sterowania stopniami wydajności wentylacji lub ogrzewania.

Wskazówki Montażowe

Montaż przełącznika M22-WRLK3-W jest intuicyjny i szybki dzięki modułowej budowie systemu RMQ-Titan. Średnica otworu montażowego wynosi standardowe 22,5 mm, co zapewnia kompatybilność z większością obudów i pulpitów. Podczas instalacji należy zwrócić uwagę na prawidłowe osadzenie uszczelki, aby zachować deklarowany stopień ochrony IP67/IP69K. Zaleca się stosowanie dedykowanych bloków styków oraz elementów LED z serii M22, które montuje się zatrzaskowo na wsporniku mocującym. Moment dokręcania pierścienia mocującego powinien być zgodny z dokumentacją techniczną, aby uniknąć naprężeń materiału przy zachowaniu pełnej szczelności.

FAQ

• Czy przełącznik zawiera w zestawie blok styków? Nie, przełącznik M22-WRLK3-W to sam napęd. Należy osobno dobrać odpowiednie bloki styków (np. M22-K10 lub M22-K01) oraz element podświetlający LED (np. M22-LED-W) w zależności od potrzeb aplikacji.
• Czy podświetlenie jest widoczne w pełnym słońcu? Tak, seria RMQ-Titan wykorzystuje wysokowydajne elementy LED, które zapewniają wyraźny kontrast nawet przy silnym świetle dziennym.
• Jakie są pozycje pracy tego modelu? Jest to przełącznik 3-położeniowy z blokadą (stabilny), co oznacza, że pozostaje w wybranej pozycji po zwolnieniu ręki operatora.
