Przełącznik PODŚ.24V 3 POŁ.STAB.CZERWONY | XB5AK134B5 Schneider Electric

Opis i Kluczowe Cechy

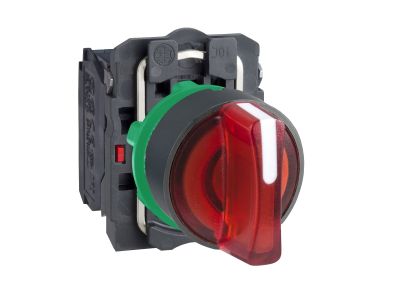

Przełącznik selector Schneider Electric z serii XB5 (symbol: XB5AK134B5) to 3‑pozycyjne urządzenie sterownicze z podświetleniem LED 24 V AC/DC. Przełącznik ma konstrukcję stabilną – każde ustawienie utrzymuje się samoczynnie, co zapewnia wygodną i bezpieczną zmianę trybu pracy. Czerwony kolor elementu ułatwia szybką identyfikację w panelu sterowniczym.

• Podświetlenie LED 24 V AC/DC: wyrazista, widoczna sygnalizacja stanu urządzenia, szczególnie przydatna w warunkach słabego oświetlenia lub w rozbudowanych pulpitach operatorskich.
• 3‑pozycyjny przełącznik z zatrzaskiem (stabilny): każda z trzech pozycji jest trwale utrzymywana, co eliminuje konieczność ciągłego przytrzymywania i umożliwia stałe ustawienie wybranego trybu pracy.
• Czerwony kolor pokrętła/przycisku: intuicyjne oznaczenie – zgodnie z konwencją często stosowane do sygnalizacji awaryjnej, zatrzymania lub wyboru stanu krytycznego.
• Uniwersalne napięcie podświetlenia (AC/DC): łatwa integracja z instalacjami zarówno prądu stałego, jak i przemiennego (24 V).

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich, posiada oznaczenie CE. Zastosowane materiały i konstrukcja są zgodne z ogólnymi normami bezpieczeństwa dla aparatury sterowniczej (standard DIN). Szczegółowe numery norm nie zostały podane przez producenta w dostępnych danych.

Zastosowanie

Przełącznik selector XB5AK134B5 znajduje zastosowanie wszędzie tam, gdzie operator ma wybrać jeden z trzech stałych trybów pracy urządzenia lub procesu. Doskonale sprawdza się w systemach sterowania maszynami, lini produkcyjnych oraz w automatyce budynkowej.

• Wybieranie trybu pracy maszyny (np. ręczny / półautomatyczny / automatyczny) na pulpcie operatorskim.
• Zmiana nastaw w układach wentylacji, ogrzewania lub oświetlenia – trzy stabilne pozycje odpowiadają różnym stanom (np. wyłączone / praca ekonomiczna / pełna moc).
• Sterowanie impulsowe do przekaźników, styczników lub PLC – przełącznik ustawia wejście sterujące na wybraną wartość (na stałe, nie chwilowo).
• Sygnalizacja stanu w rozdzielnicach i tablicach sterowniczych – podświetlenie LED wskazuje aktywny tryb.

Wskazówki Montażowe

Montaż i podłączenie przełącznika mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP (eksploatacja urządzeń elektrycznych). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przełącznik przeznaczony jest do montażu w otworze panelu o średnicy 22 mm (standard Ø22). Do mocowania używaj dołączonego pierścienia zaciskowego. Przekrój przyłączanych przewodów dobierz do prądu obciążenia – mimo że dane prądowe nie są podane, zaleca się stosowanie przewodów 0,5–1,5 mm² dla typowych obwodów sterowniczych. Moment dokręcania śrub zaciskowych – według dokumentacji producenta (jeśli brak, dokręcaj z wyczuciem, nie przekraczając 0,8 Nm). Po zamontowaniu sprawdź pewność osadzenia i działanie przełącznika.

FAQ

• Czy podświetlenie działa przy zasilaniu 24 V DC i 24 V AC? Tak, podświetlenie LED jest przystosowane do obu rodzajów napięcia 24 V – należy dobrać odpowiednią polaryzację w przypadku DC (zwykle + na środkowy pin, szczegóły w schemacie producenta).
• Czy przełącznik jest chwilowy czy stabilny? Przełącznik ma trzy stabilne pozycje (z zatrzaskiem) – każda z nich utrzymuje się bez nacisku operatora. Nie jest to przycisk chwilowy.
• Jaki stopień ochrony ma ten model? W dostępnych danych nie podano konkretnej klasy IP. Standardowe elementy serii XB5 w części panelowej mają zwykle IP20, a po zamontowaniu z odpowiednią uszczelką mogą osiągać wyższe stopnie. Szczegółową informację znajdziesz w dokumentacji technicznej Schneider Electric.
