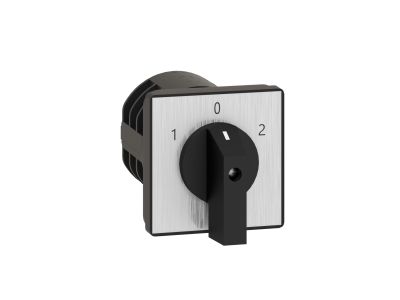

Przełącznik piórkowy krzywkowy 3-biegunowy 1-0-2. 32A mocowanie śrubowe | K30F003UP Schneider Electric

Opis i Kluczowe Cechy

Przełącznik piórkowy krzywkowy z serii Harmony K, symbol K30F003UP, to 3-biegunowy łącznik o prądzie cieplnym Ith = 32 A. Przeznaczony do sterowania obwodami trójfazowymi w układzie 1-0-2, oferuje trzy stabilne położenia przełączania. Mocowany śrubowo na panelu, zapewnia trwałe łączenie przewodów nawet przy znacznym obciążeniu prądowym.

• Znamionowy prąd cieplny Ith = 32 A: bezpieczna praca w obwodach o dużym obciążeniu bez ryzyka przegrzania styków, odpowiednia do silników i odbiorników przemysłowych.
• 3 bieguny (3P): umożliwia jednoczesne przełączanie trzech faz, idealne do trójfazowych układów zasilania i rozdzielnic.
• Trzy położenia łączeniowe (1-0-2): lewo (obrót do 300°), środek, prawo (obrót do 60°) – pozwala na wybór źródła, trybu pracy lub kierunku obrotów.
• Stopień ochrony IP40: odporność na wniknięcie ciał stałych o średnicy powyżej 1 mm, chroni wnętrze w typowych warunkach przemysłowych.
• Mocowanie śrubowe: pewne i trwałe łączenie przewodów – zaciski śrubowe zapewniają niską rezystancję styku i łatwy montaż.

Zgodność z Normami

Przełącznik spełnia wymagania normy IEC 529 oraz NF C 20-010 w zakresie stopnia ochrony IP40. Potwierdza to odporność na przedostawanie się ciał stałych. Produkt oznaczony jest znakiem CE.

Zastosowanie

Przełącznik krzywkowy K30F003UP znajduje zastosowanie wszędzie tam, gdzie wymagane jest trójpozycyjne przełączanie obwodów trójfazowych. Sprawdza się w sterowaniu maszynami, rozdzielnicach przemysłowych i układach automatyki.

• Sterowanie trójfazowymi silnikami elektrycznymi – wybór biegu do przodu/tyłu (1-0-2).
• Przełączanie między źródłami zasilania lub trybami pracy urządzeń.
• Układy automatyki budynkowej i przemysłowej wymagające ręcznego wyboru stanu obwodu.
• Jako element rozdzielnic sterowniczych w instalacjach z obciążeniem do 32 A.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Urządzenie mocuje się za pomocą śrub do panelu lub obudowy. Zaciski śrubowe dokręcaj momentem i z siłą zgodną z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 32 A oraz warunków chłodzenia. Pamiętaj o zachowaniu odstępów izolacyjnych.

FAQ

• Czy przełącznik ma podświetlenie? Nie, model K30F003UP nie wyposażono w podświetlenie. Położenie łącznika sygnalizowane jest mechanicznie położeniem dźwigni (1-0-2).
• Jaki stopień ochrony IP ma ten przełącznik? Deklarowany stopień ochrony to IP40 zgodnie z IEC 529 (oraz NF C 20-010). Zapewnia ochronę przed ciałami stałymi >1 mm, ale nie jest odporny na wodę.
• Jak działają poszczególne położenia przełącznika? Przełącznik posiada trzy stabilne położenia: 1 (lewo – obrót dźwigni do 300° od pozycji środkowej), 0 (środek – obwód rozwarty) oraz 2 (prawo – obrót do 60°). W położeniach skrajnych styki zwierają odpowiednie bieguny.
