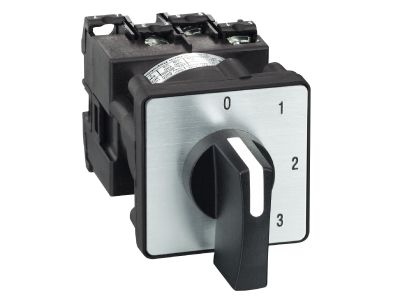

Przełącznik piórkowy krzywkowy 1-biegunowy 12A 0-1-2-3 | K1C003QLH Schneider Electric

Opis i Kluczowe Cechy

Przełącznik piórkowy krzywkowy o symbolu K1C003QLH to jednobiegunowe urządzenie przeznaczone do ręcznego sterowania obwodami elektrycznymi w rozdzielnicach i szafach sterowniczych. Dzięki prądowi znamionowemu 12 A umożliwia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, a cztery pozycje (0–1–2–3) dają elastyczność w wyborze stanu pracy. Kompaktowa konstrukcja ułatwia montaż w standardowej aparaturze modułowej.

• Prąd znamionowy 12 A: gwarantuje niezawodne przełączanie obwodów bez ryzyka przegrzania styków przy typowych obciążeniach.
• 4 pozycje przełącznika (0, 1, 2, 3): umożliwiają wybór różnych konfiguracji pracy, np. sekwencyjne załączanie odbiorników lub zmianę trybu sterowania.
• Konstrukcja piórkowa krzywkowa: zapewnia wyraźne czucie przełączania i wysoką trwałość mechaniczną, co przekłada się na długą żywotność w cyklach eksploatacji.
• Jeden biegun (1-biegunowy): przeznaczony do przełączania jednego obwodu, idealny w aplikacjach, gdzie wystarczy separacja lub wybór stanu w jednej linii.
• Montaż w rozdzielnicy: urządzenie przeznaczone do instalacji w szafach sterowniczych i rozdzielnicach, zgodne z typowymi wymaganiami aparatury modułowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących łączników elektrycznych niskiego napięcia oraz posiada deklarację zgodności CE. Zaleca się stosowanie zgodnie z obowiązującymi przepisami i wytycznymi producenta.

Zastosowanie

Przełącznik piórkowy krzywkowy K1C003QLH znajduje szerokie zastosowanie w układach sterowania i automatyki budynkowej, gdzie wymagane jest ręczne wybieranie jednej z kilku opcji pracy.

• Sterowanie biegami silników elektrycznych (np. wentylatorów, pomp) poprzez wybór prędkości lub kierunku obrotów.
• Selekcja trybów pracy w maszynach i urządzeniach przemysłowych (np. zmiana nastaw grzałek, oświetlenia).
• Ręczne przełączanie obwodów sygnalizacyjnych lub pomocniczych w szafach sterowniczych.
• Zastosowanie w prostych układach rozdzielczych jako przełącznik wielopozycyjny do wyboru źródła zasilania lub odbiornika.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć obwód przed przypadkowym załączeniem. Przełącznik montuje się na szynie DIN TH35 (lub w standardowej rozdzielnicy) zgodnie z instrukcją producenta. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobrać odpowiednio do prądu znamionowego 12 A i obowiązujących norm. Po zakończeniu instalacji sprawdzić poprawność działania wszystkich pozycji.

FAQ

• Ile pozycji ma przełącznik i co oznaczają symbole 0-1-2-3? Przełącznik oferuje 4 pozycje: 0 (wyłączenie), 1, 2, 3 (kolejne stany załączenia). Pozwala to na sekwencyjne lub niezależne sterowanie obwodem w zależności od konfiguracji styków wewnętrznych.
• Czy przełącznik nadaje się do montażu na szynie DIN? Tak, urządzenie jest przystosowane do montażu w rozdzielnicach na szynie TH35, typowej dla aparatury modułowej. Należy jednak sprawdzić szerokość modułu w dokumentacji producenta (nie podano w dostępnych danych).
• Jaka jest obciążalność prądowa przełącznika? Prąd znamionowy wynosi 12 A. Nie należy przekraczać tej wartości, aby uniknąć uszkodzenia styków. Dokładne parametry dotyczące napięcia i rodzaju obciążenia należy zweryfikować w karcie katalogowej producenta.
