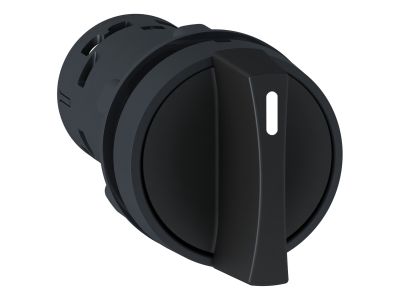

Przełącznik piórkowy Fi-22mm 3-pozycyjny uchwyt standardowy 2NO czarny, Harmony XB7 | XB7ND33 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik piórkowy Schneider Electric z serii Harmony XB7 o numerze katalogowym XB7ND33 to zaawansowane rozwiązanie sterownicze, zaprojektowane z myślą o maksymalnej niezawodności w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza, że korpus i głowica stanowią jedną, zintegrowaną całość, co znacząco upraszcza proces doboru komponentów oraz montażu. Przełącznik posiada standardowy czarny uchwyt piórkowy o trzech pozycjach, działający w trybie sprężynowo-powrotnym do pozycji środkowej. Mechanizm ten gwarantuje, że po zwolnieniu nacisku przez operatora, układ automatycznie powraca do stanu neutralnego, co jest kluczowe w systemach wymagających chwilowego podania sygnału.

• Konfiguracja styków: Wyposażony w dwa styki normalnie otwarte (2 x NO), co pozwala na niezależne sterowanie dwoma obwodami elektrycznymi.
• Stopień ochrony IP65: Wysoka szczelność obudowy zapewnia pełną odporność na wnikanie pyłu oraz ochronę przed strumieniami wody pod niskim ciśnieniem z dowolnego kierunku.
• Trwałość mechaniczna: Podwójnie izolowana plastikowa ramka chroni przed porażeniem i jest odporna na uderzenia oraz wibracje występujące przy pracy ciężkich maszyn.
• Zaciski śrubowe: Solidne połączenia przewodów gwarantują stabilność elektryczną nawet w warunkach ciągłych drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co potwierdza jego przydatność do profesjonalnych aplikacji inżynieryjnych. Posiada certyfikację IP65, co czyni go idealnym wyborem do aplikacji zewnętrznych oraz hal produkcyjnych o wysokim zapyleniu. Szeroki zakres temperatur pracy, wynoszący od -25°C do aż 70°C, pozwala na bezawaryjne funkcjonowanie w skrajnych warunkach termicznych, od chłodni po gorące strefy przy liniach technologicznych.

Zastosowanie

Przełącznik Harmony XB7 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz budowy maszyn (OEM). Dzięki standardowej średnicy montażowej wynoszącej 22 mm, jest on w pełni kompatybilny z większością pulpitów sterowniczych, szaf rozdzielczych oraz kaset sterowniczych dostępnych na rynku. Idealnie sprawdza się w:

• Systemach sterowania napędami (lewo-stop-prawo z powrotem do środka).
• Panelach operatorskich maszyn obróbczych i pakujących.
• Układach sygnalizacji i wyboru trybu pracy (np. tryb ręczny/automatyczny).
• Infrastrukturze budynkowej i systemach HVAC.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym kluczem lub wkrętakiem. Przełącznik montuje się w otworze o średnicy 22,5 mm. Dzięki monolitycznej budowie, instalator nie musi tracić czasu na składanie modułów stykowych z głowicą. Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków i zapewnia długowieczność instalacji. Podwójna izolacja plastikowej ramki eliminuje konieczność uziemiania samej obudowy przełącznika, co dodatkowo przyspiesza prace instalacyjne.

FAQ

• Czy przełącznik pozostaje w wybranej pozycji po puszczeniu uchwytu? Nie, model XB7ND33 posiada mechanizm sprężynowy, który powoduje automatyczny powrót piórka do pozycji środkowej (neutralnej).
• Czy produkt nadaje się do pracy na zewnątrz? Tak, dzięki certyfikatowi IP65 oraz szerokiemu zakresowi temperatur pracy (-25°C do 70°C), przełącznik jest odporny na warunki atmosferyczne, pył i wilgoć.
• Jaka jest średnica otworu montażowego? Przełącznik jest dedykowany do standardowych otworów o średnicy 22 mm (z tolerancją do 22,5 mm).
• Z jakiego materiału wykonana jest ramka? Jest to wysokiej jakości tworzywo sztuczne o właściwościach izolacyjnych, co zwiększa bezpieczeństwo użytkowania.
