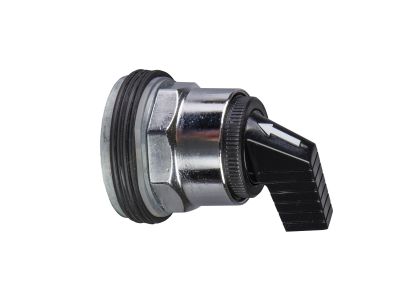

Przełacznik piórkowy 4-pozycyjny H cam stabilny metalowy Harmony 9001K | 9001KS88FB Schneider Electric

Opis i Kluczowe Cechy

Przełącznik piórkowy Schneider Electric Harmony 9001K, model 9001KS88FB, to 4-pozycyjny przełącznik zapadkowy z wydłużonym ramieniem, przeznaczony do montażu w otworze o średnicy 30 mm. Dzięki chromowanej metalowej obudowie i stopniowi ochrony IP66 zapewnia niezawodne działanie w trudnych warunkach przemysłowych. Kompaktowa konstrukcja z systemem Plug-in przyspiesza instalację i ułatwia serwisowanie.

• 4 stabilne położenia z mechanizmem zapadkowym: precyzyjne wybieranie trybów pracy maszyny bez ryzyka przypadkowego przestawienia.
• Stopień ochrony IP66: całkowita odporność na kurz oraz silne strumienie wody – praca w zapyleniu, wilgoci i podczas mycia urządzeń.
• Chromowana metalowa obudowa: trwałość mechaniczna, odporność na uderzenia i wibracje, a także elegancki wygląd w panelach sterowniczych.
• Montaż w otworze 30 mm z systemem Plug-in: szybkie podłączenie i wymiana bez użycia narzędzi, gotowość do pracy od razu po zamontowaniu.
• Przezroczysta pokrywa (opcjonalnie): umożliwia łatwą kontrolę stanu przełącznika i ewentualnych oznaczeń wewnątrz.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikację CE. Zaprojektowany zgodnie z ogólnymi standardami DIN dla przemysłowych urządzeń sterowniczych, gwarantuje niezawodność w zastosowaniach maszynowych i instalacyjnych.

Zastosowanie

Przełącznik piórkowy 9001KS88FB sprawdza się wszędzie tam, gdzie operator musi szybko i jednoznacznie wybrać jeden z czterech trybów pracy. Doskonale nadaje się do:

• Sterowania trybami pracy maszyn (np. ręczny, automatyczny, konserwacja) w przemyśle wytwórczym.
• Wybór programów lub sekwencji w układach sterowania PLC i przekaźnikowych.
• Przełączanie źródeł sygnału lub odbiorników w rozdzielnicach i szafach sterowniczych.
• Jako interfejs HMI w trudnych warunkach środowiskowych (hale produkcyjne, myjnie, zewnętrzne stanowiska).

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przełącznik instaluje się w otworze o średnicy 30 mm na panelu o odpowiedniej grubości. Dokręcaj nakrętkę mocującą zgodnie z momentem podanym w dokumentacji producenta. Przewody podłączaj do zacisków systemu Plug-in zgodnie z oznaczeniami – pamiętaj o doborze przekroju do prądu obciążenia. Produkt nie wymaga dodatkowego okablowania wewnętrznego – po włożeniu modułu jest gotowy do pracy.

FAQ

• Czy przełącznik ma podświetlenie? W dostarczonym modelu 9001KS88FB nie przewidziano podświetlenia – jest to wersja bez diody LED. W razie potrzeby sygnalizacji można zastosować osobne lampki kontrolne w otworach obok przełącznika.
• Jaki stopień ochrony posiada przełącznik? Deklarowany stopień ochrony to IP66. Oznacza to całkowitą ochronę przed pyłem oraz ochronę przed silnymi strumieniami wody – przełącznik można stosować w miejscach narażonych na wilgoć, kurz i mycie ciśnieniowe.
• Jaki tryb pracy zapewnia przełącznik – czy styki są zwierne/rozwierne? Przełącznik ma mechanizm zapadkowy, który zatrzymuje się w każdym z 4 stabilnych położeń. Dokładna konfiguracja styków (NO/NC) zależy od użytego modułu stykowego – w tym modelu nie jest określona, dlatego zalecamy sprawdzenie danych na etykiecie lub w oryginalnej karcie katalogowej.
