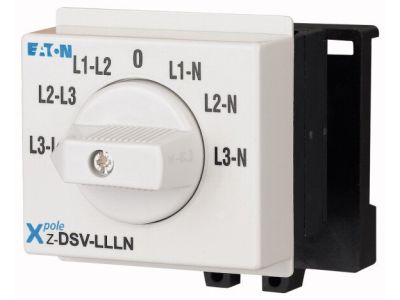

Przełącznik obrotowy, woltomierzowy L+N, Z-DSV-LLLN | 248880 Eaton

Alternatywny kod produktu: Z-DSV-LLLN

Opis i Kluczowe Cechy

Przełącznik obrotowy woltomierzowy Z-DSV-LLLN (symbol 248880) z serii Z-DS to modułowe urządzenie łączące mechanizm zapadkowy z zespołem przełączników krzywkowych. Dzięki wytrzymałemu, skrętnie sztywnemu wałowi aluminiowemu oraz stykom dwuprzerwowym zapewnia precyzyjne i niezawodne przełączanie w obwodach pomiarowych i sterowniczych. Wbudowane połączenia między zaciskami upraszczają instalację.

• Mechanizm zapadkowy z krzywkami: gwarantuje wyraźne, powtarzalne pozycje przełączania oraz trwałość mechaniczną w cyklach użytkowania.
• Wał aluminiowy napędowy: duża sztywność skrętna eliminuje luz i zapewnia długą żywotność nawet przy częstym przełączaniu.
• Styki dwuprzerwowe (w celach przełącznikowych): zwiększają niezawodność rozłączania obwodów i redukują ryzyko zwarć.
• Wbudowane połączenia między sąsiednimi zaciskami: ułatwiają podłączanie przewodów (szczególnie w konfiguracji woltomierzowej L+N) bez konieczności stosowania dodatkowych zworek.
• Konstrukcja modułowa (1 lub więcej cel): umożliwia elastyczne konfigurowanie liczby styków dopasowanej do konkretnej aplikacji.

Zgodność z Normami

Przełącznik spełnia wymagania norm IEC 60947-3, IEC 60947-5-1, VDE 0660 oraz EN 60947-3. Posiada certyfikację SEV. Przeznaczony do montażu w instalacjach zgodnych z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Przełącznik obrotowy Z-DSV-LLLN znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne sterowanie obwodami elektrycznymi lub sygnałami pomiarowymi. Sprawdza się w automatyce budynkowej, maszynach oraz układach sterowania.

• Sterowanie silnikami (bramy garażowe, wentylatory, rolety z napędem).
• Przełączanie obwodów oświetleniowych i opraw.
• Sterowanie ogrzewaniem oraz innymi odbiornikami w instalacjach przemysłowych i domowych.
• Przełączanie obwodów pomiarowych (woltomierzowych) w rozdzielnicach.
• Różne aplikacje sterownicze w maszynach i urządzeniach (przełączniki instrumentów).

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przełącznik przeznaczony jest do zabudowy na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta. Nie przekraczać dopuszczalnych parametrów obciążenia – brak danych w karcie katalogowej.

FAQ

• Czy przełącznik jest podświetlany? Nie, przełącznik obrotowy Z-DSV nie posiada opcji podświetlenia. Sygnalizacja stanu odbywa się poprzez wizualne położenie gałki (mechaniczne wskazanie).
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia ochrony w dostępnych danych. Urządzenie przeznaczone jest do montażu w rozdzielnicach, które zapewniają odpowiednią ochronę przed warunkami zewnętrznymi.
• Czy przełącznik ma funkcję powrotu (sprężynowy)? Nie, przełącznik wyposażony jest w mechanizm zapadkowy, który utrzymuje wybraną pozycję (przełącznik krzywkowy, brak samopowrotu).
