Przełącznik obrotowy M4SS1-10B | 1SFA611290R4006 ABB

Alternatywny kod produktu: 1SFA611290R4006

Opis i Kluczowe Cechy

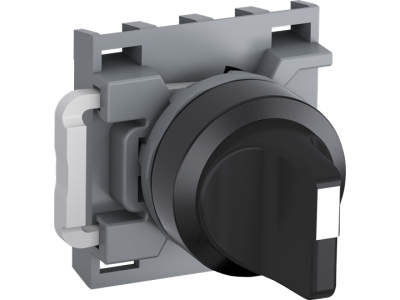

Przełącznik obrotowy ABB M4SS1-10B (symbol 1SFA611290R4006) to 4-pozycyjny element sterowniczy z krótką dźwignią, wykonany z tworzywa sztucznego. Należy do modułowego asortymentu aparatury firmy ABB, charakteryzującego się dużą elastycznością konfiguracji. Produkt nie jest wyposażony w zintegrowany blok stykowy, co daje instalatorowi swobodę doboru odpowiedniego modułu stykowego (np. 1NO, 1NC) w zależności od potrzeb aplikacji. Przeznaczony do współpracy z blokami stykowymi wyposażonymi w samoczyszczące styki, co zapewnia niezawodne działanie bez konieczności konserwacji.

• 4-pozycyjna konstrukcja: umożliwia wybór spośród czterech różnych stanów pracy, co przekłada się na elastyczne sterowanie maszynami i procesami w automatyce budynkowej.
• Krótka dźwignia: ułatwia obsługę w ograniczonej przestrzeni, np. w rozdzielnicach o małej głębokości lub w szafach sterowniczych.
• Brak wbudowanego bloku stykowego: instalator sam decyduje o typie i liczbie styków (NO/NC) w zależności od wymaganego obciążenia i logiki sterowania.
• Materiał z tworzywa sztucznego: zapewnia lekkość konstrukcji oraz odporność na korozję i wpływy środowiskowe typowe dla rozdzielnic wewnątrz pomieszczeń.
• Samoczyszczące styki (w dedykowanych blokach stykowych serii M4): gwarantują niezawodną pracę przez długi czas, redukując potrzebę interwencji serwisowych.

Zgodność z Normami

Produkt jest zaprojektowany i wytwarzany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Przełącznik przeznaczony jest do montażu na szynie DIN TH35 w rozdzielnicach zgodnych z normami DIN. Szczegółowe wymagania normatywne dotyczące kompatybilności elektromagnetycznej i środowiskowej należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Przełącznik obrotowy ABB M4SS1-10B znajduje zastosowanie w układach sterowania i automatyki przemysłowej oraz budynkowej, gdzie wymagana jest wielopozycyjna selekcja trybów pracy. Jego modułowa budowa umożliwia łatwą integrację z innymi elementami aparatury modułowej.

• Sterowanie pracą maszyn i urządzeń – wybór trybu ręcznego, automatycznego lub stop.
• Przełączanie źródeł zasilania (np. sieć energetyczna / agregat prądotwórczy) w rozdzielnicach rezerwowych.
• Wybór prędkości wentylatorów, poziomów oświetlenia lub innych odbiorników o charakterze dyskretnym.
• Jako element panelu operatorskiego w szafach sterowniczych do zmiany konfiguracji procesu.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (zgodnie z normą PN-EN 60715). Przekrój przewodów należy dobrać do obciążenia wynikającego z zastosowanego bloku stykowego oraz zabezpieczeń nadprądowych. Moment dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją techniczną dostarczoną przez producenta.

FAQ

• Czy przełącznik jest podświetlany? Nie, model M4SS1-10B jest niepodświetlany. W przypadku potrzeby sygnalizacji świetlnej należy zastosować odpowiednie oprawki LED lub lampki sygnalizacyjne.
• Jaki stopień ochrony (IP) ma ten przełącznik? Producent nie podaje konkretnego stopnia ochrony dla samego przełącznika. Zaleca się montaż w rozdzielnicy o stopniu ochrony odpowiednim do warunków otoczenia (np. IP54 dla pomieszczeń wilgotnych).
• Czy do tego przełącznika trzeba dokupić blok stykowy? Tak, przełącznik nie posiada wbudowanych styków. Należy dobrać i zamontować dedykowany blok stykowy z serii M4 (np. z zestykami NO, NC lub przełącznymi) w zależności od potrzeb aplikacji.
