Przełącznik obrotowy kluczykowy 3-pozycyjny, bez bloku stykowego M3SSK1-101 | 1SFA611283R1001 ABB

Alternatywny kod produktu: 1SFA611283R1001

Opis i Kluczowe Cechy

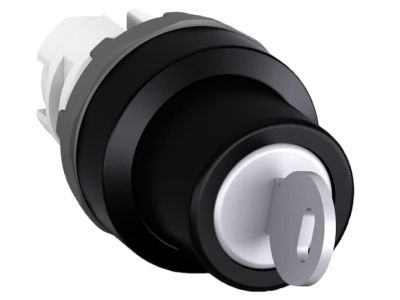

Przełącznik obrotowy kluczykowy ABB M3SSK1-101 (symbol 1SFA611283R1001) to 3-pozycyjny element sterowniczy bez bloku stykowego, wykonany z czarnego tworzywa sztucznego. Należy do modułowej serii ABB, która umożliwia elastyczne konfiguracje systemów sterowania. Brak podświetlenia sprawia, że jest to ekonomiczne rozwiązanie do zastosowań, gdzie sygnalizacja świetlna nie jest wymagana, a mechanizm kluczykowy zwiększa bezpieczeństwo obsługi.

• 3-pozycyjna selekcja z kluczykiem: Umożliwia realizację trzech różnych stanów sterowania (np. wyłączony / włączony / załączony) z zabezpieczeniem przed nieautoryzowanym przełączaniem.
• Bez bloku stykowego: Przełącznik dostarczany jest jako korpus bez styków – pozwala to na indywidualny dobór odpowiedniego bloku stykowego (np. 1NO, 1NC) w zależności od potrzeb instalacji.
• Wykonanie z czarnego tworzywa sztucznego: Obudowa charakteryzuje się wysoką odpornością mechaniczną oraz stabilnością wymiarową w zmiennych warunkach pracy.
• Niepodświetlany: Prostota konstrukcji eliminuje ryzyko awarii podświetlenia i obniża koszt urządzenia, przy zachowaniu pełnej funkcjonalności.
• Kompatybilność z serią modułową ABB: Łatwe łączenie z blokami stykowymi i elementami montażowymi dzięki ujednoliconemu systemowi mocowania.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Dokładne numery norm nie są podane w karcie katalogowej – zaleca się montaż zgodnie z wytycznymi producenta oraz lokalnymi przepisami.

Zastosowanie

Przełącznik obrotowy kluczykowy ABB M3SSK1-101 znajduje zastosowanie wszędzie tam, gdzie wymagane jest autoryzowane sterowanie pracą maszyn i urządzeń. Po doborze odpowiedniego bloku stykowego może realizować funkcje:

• Sterowanie dostępem i wybór trybów pracy w instalacjach przemysłowych (np. start/stop/rewers).
• Zabezpieczenie przed przypadkowym uruchomieniem urządzeń w strefach niebezpiecznych.
• Impulsowanie styczników, przekaźników lub wejść sterowników PLC w układach automatyki.
• Selekcja obwodów w rozdzielnicach sterowniczych przy zachowaniu kontroli dostępu (kluczyk).

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie należy zamocować w panelu lub obudowie zgodnie z instrukcją producenta (np. za pomocą dostarczonego uchwytu lub nakrętki). Do współpracy konieczny jest zakup odpowiedniego bloku stykowego (nie wchodzi w skład zestawu). Przekrój przewodów oraz moment dokręcania zacisków bloku stykowego należy dobrać według dokumentacji technicznej danego bloku. Przed pierwszym użyciem sprawdzić poprawność działania wszystkich pozycji przełącznika.

FAQ

• Czy przełącznik jest podświetlany? Nie, model M3SSK1-101 jest niepodświetlany – brak wbudowanego źródła światła.
• Czy przełącznik zawiera blok stykowy? Nie, dostarczany jest bez bloku stykowego. Odpowiedni blok (np. 1NO, 1NC lub kombinacje) należy zamówić oddzielnie, w zależności od wymaganej funkcji i liczby styków.
• Jakie bloki stykowe są kompatybilne z tym przełącznikiem? Przełącznik współpracuje z blokami stykowymi z serii ABB M3SS (np. M3SSK‑10, M3SSK‑01 itp.). Dobór konkretnego modelu zależy od potrzebnej konfiguracji styków – szczegółowe informacje znajdują się w katalogu ABB lub dokumentacji technicznej.
