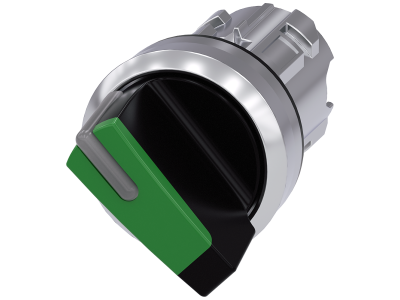

Przełącznik obrotowy 3SU1, 22mm, O-I, okrągły, podświetlany, kryty, czarn/zielony, SIRIUS ACT | 3SU1052-2BF40-0AA0 Siemens

Alternatywny kod produktu: 3SU10522BF400AA0

Opis i Kluczowe Cechy

Przełącznik obrotowy SIRIUS ACT 3SU1052-2BF40-0AA0 to element sterowniczy z rodziny 3SU1 o średnicy montażowej 22 mm, przeznaczony do pracy w układach przełączania i sygnalizacji. Wyposażony w podświetlenie (kolor zielony), szare/zielone oznaczenie i funkcję O-I (2 położenia). Zabudowa okrągła, wykonanie kryte w kolorze czarnym z zieloną soczewką. Dzięki innowacyjnemu systemowi montażu możliwa jest instalacja jedną ręką bez użycia specjalnych narzędzi, a 100% zabezpieczenie przed przekręceniem jest już zintegrowane w produkcie. Przełącznik charakteryzuje się odpornością na kurz, oleje i agresywne zasady, co pozwala na stosowanie w przemyśle oraz na zewnątrz pomieszczeń zamkniętych, a także czyszczenie myjkami wysokociśnieniowymi.

• Średnica otworu montażowego 22 mm: uniwersalny standard umożliwiający zabudowę w większości paneli sterowniczych i obudów.
• Podświetlenie zielone: wyraźna sygnalizacja stanu urządzenia, poprawiająca ergonomię pracy w warunkach słabego oświetlenia.
• Montaż bez narzędzi i zabezpieczenie przed przekręceniem: skrócenie czasu instalacji oraz pewne utrzymanie pozycji przełącznika bez ryzyka obrotu korpusu podczas eksploatacji.
• Wysoka odporność na warunki środowiskowe: ochrona przed kurzem, olejami, zasadami oraz mycie ciśnieniowe – zwiększa trwałość w trudnych aplikacjach przemysłowych i zewnętrznych.
• Możliwość rozbudowy o moduły komunikacyjne (PROFINET, AS-Interface, IO-Link): integracja z systemami automatyki przy jednoczesnej redukcji okablowania i minimalizacji źródeł błędów.

Zgodność z Normami

Produkt przeznaczony jest do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE oraz międzynarodowe dopuszczenia produktowe potwierdzające jego bezpieczeństwo i niezawodność. Konkretne numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przełącznik obrotowy 3SU1 może być wykorzystywany w różnych scenariuszach sterowania i sygnalizacji w przemyśle oraz automatyce budynkowej. Wymaga dokupienia odpowiedniego uchwytu oraz modułów styków lub komunikacyjnych (sprzedawane oddzielnie).

• Sterowanie odbiornikami elektrycznymi (np. oświetleniem, silnikami, wentylatorami) w szafach sterowniczych i panelach operatorskich.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub modułów PLC w układach automatyki.
• Sygnalizacja stanu pracy urządzeń (ON/OFF) dzięki wbudowanemu podświetleniu, jako element pulpitu operatorskiego.
• Zastosowanie w środowiskach przemysłowych i zewnętrznych wymagających odporności na wilgoć, kurz oraz agresywne substancje chemiczne.

Wskazówki Montażowe

Montaż może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Przełącznik przeznaczony jest do wbudowania w otwór o średnicy 22 mm w panelu lub obudowie. Dzięki zintegrowanemu systemowi zabezpieczenia przed przekręceniem nie ma konieczności stosowania rowków w otworze. W przypadku korzystania z oddzielnych modułów (stykowych, komunikacyjnych, oświetleniowych) należy je zamontować zgodnie z instrukcją producenta oraz dokręcić z zalecanym momentem obrotowym. Przekrój przewodów przyłączeniowych dobrać stosownie do prądu znamionowego zastosowanego modułu styków, kierując się dokumentacją techniczną.

FAQ

• Czy przełącznik jest fabrycznie wyposażony w podświetlenie? Tak, przełącznik 3SU1052-2BF40-0AA0 posiada wbudowane podświetlenie zielone. Należy jednak pamiętać, że samo źródło światła wymaga odrębnego zasilania – odpowiedni moduł oświetleniowy (z uwzględnieniem napięcia i mocy) należy zamówić osobno.
• Jaki jest stopień ochrony tego przełącznika? Producent deklaruje odporność na kurz, oleje, agresywne zasady oraz możliwość czyszczenia myjkami wysokociśnieniowymi, co wskazuje na bardzo wysoką ochronę. Dokładną wartość IP (np. IP66/IP67/IP69) należy odczytać z karty katalogowej konkretnego produktu, gdyż zależy ona od użytego uchwytu i modułów.
• Czy przełącznik może pracować w trybie impulsowym (monostabilnym)? Przełącznik w wersji O-I ma dwa stabilne położenia (bistabilne). Aby uzyskać funkcję impulsową (przycisk z samopowrotem), należy wybrać wariant z oznaczeniem impulsowym. W tym modelu tryb pracy określa konfiguracja zakupionego uchwytu mechanicznego.
