Przełącznik obrotowy 3SU1, 22mm, O-I, okrągły, podświetlany, biały, SIRIUS ACT | 3SU1100-2BF60-1BA0 Siemens

Alternatywny kod produktu: 3SU11002BF601BA0

Opis i Kluczowe Cechy

Prezentujemy przełącznik obrotowy Siemens SIRIUS ACT 3SU1100-2BF60-1BA0 z serii 3SU1. Urządzenie o średnicy montażowej 22 mm, z funkcją O-I (załącz-wyłącz), wykonane w okrągłej, podświetlanej oprawie w kolorze białym. Należy do modułowego systemu przycisków i lampek sterowniczych, pozwalającego na elastyczne łączenie elementów wykonawczych, sygnalizacyjnych, uchwytów oraz bloków styków/LED. Dedykowany do montażu w płycie czołowej – idealny do obwodów sterowniczych i sygnalizacji.

• Średnica otworu montażowego 22 mm: standardowy wymiar gwarantujący kompatybilność z szeroką gamą osprzętu sterowniczego i łatwy montaż w panelach maszyn oraz szaf sterowniczych.
• Funkcja przełącznika O-I: wyraźnie oznaczona pozycja załącz/wyłącz zapewnia jednoznaczne sterowanie i bezpieczeństwo podczas obsługi urządzeń.
• Podświetlenie LED (kolor biały): ułatwia identyfikację stanu pracy w warunkach ograniczonej widoczności, co podnosi ergonomię i bezpieczeństwo obsługi.
• Element systemu SIRIUS ACT: modułowa konstrukcja umożliwia budowanie złożonych układów sterowania i sygnalizacji przy użyciu kompatybilnych bloków funkcyjnych oraz lamp.
• Kolor biały: estetyczny wygląd pasujący do nowoczesnych paneli operatorskich i łatwy do oznaczenia wg potrzeb instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony certyfikatem CE. Jako część systemu SIRIUS ACT przeznaczony do stosowania w instalacjach przemysłowych i budynkowych zgodnie z obowiązującymi przepisami (brak szczegółowych norm w dostarczonej dokumentacji).

Zastosowanie

Przełącznik obrotowy 3SU1100-2BF60-1BA0 znajduje zastosowanie w sterowaniu i sygnalizacji w obwodach pomocniczych, automatyce przemysłowej oraz budynkowej.

• Sterowanie odbiornikami (silniki, zawory, oświetlenie) w trybie załącz/wyłącz z wyraźną pozycją mechaniczną.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w układach automatyki.
• Sygnalizacja stanu pracy maszyny lub linii produkcyjnej – podświetlenie białe wskazuje aktywność obwodu.
• Zastosowanie w systemach przycisków sterowniczych w szafach sterowniczych, pulpitach operatorskich i rozdzielnicach.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu w płycie czołowej (otwór 22 mm) z zastosowaniem standardowego uchwytu. Przewody należy podłączać do bloku styków/LED zgodnie z dokumentacją producenta, dobierając przekrój do przewidywanego obciążenia. Momenty dokręcania śrub oraz parametry zacisków muszą być zgodne z instrukcją dołączoną do urządzenia. Nie wolno dokonywać przeróbek ani modyfikacji elementu.

FAQ

• Czy przełącznik ma podświetlenie LED? Jakie jest napięcie zasilania podświetlenia? Tak, przełącznik jest podświetlany (kolor biały). Dokładne napięcie i sposób zasilania należy sprawdzić w karcie katalogowej bloku LED – w dostarczonych danych nie podano tego parametru.
• Jaki stopień ochrony IP ma ten model? W dostępnych danych nie określono stopnia ochrony. W standardowych warunkach montażu w płycie czołowej wewnątrz obudowy (np. szafa sterownicza) ochrona przed ciałami stałymi i wilgocią zależy od szczelności całej obudowy. Zaleca się stosowanie wewnątrz pomieszczeń suchych (typowe IP20 dla aparatury w rozdzielnicach).

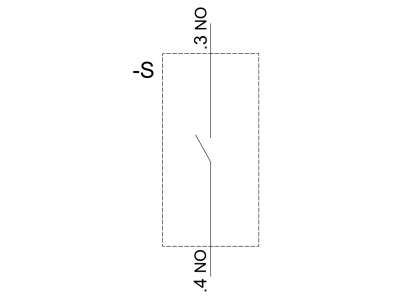

• Jaka jest konfiguracja styków? Czy to styk zwierny czy rozwierny? Przełącznik o funkcji O-I (załącz-wyłącz) – mechanizm przełącznika umożliwia zmianę stanu, ale szczegółowa konfiguracja styków (liczba zestyków, tryb NO/NC) nie jest podana w danych. Należy ją sprawdzić w dokumentacji technicznej bloku styków dołączonego do elementu.
