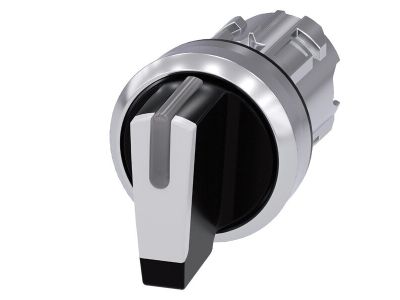

Przełącznik obrotowy 3SU1, 22mm, I-O-II okrągły, metal, biały, SIRIUS ACT | 3SU1052-2BL60-0AA0 Siemens

Alternatywny kod produktu: 3SU10522BL600AA0

Opis i Kluczowe Cechy

Przełącznik obrotowy SIRIUS ACT o symbolu 3SU1052-2BL60-0AA0 to element wykonawczy z serii 3SU1, przeznaczony do montażu w płycie czołowej. Wyposażony w metalowy pierścień w kolorze białym oraz standardowy otwór montażowy 22 mm. Funkcja przełączania I-O-II umożliwia wybór trzech położeń, co pozwala na intuicyjne sterowanie sekwencjami pracy maszyn i urządzeń.

• Metalowy pierścień (biały): trwałość mechaniczna i odporność na uszkodzenia w środowisku przemysłowym.
• Otwór montażowy 22 mm (standard DIN): kompatybilność z typowymi panelami sterowniczymi i łatwa integracja w istniejących instalacjach.
• Funkcja przełączania I-O-II: trzy wyraźne położenia (wyłączone / pozycja 1 / pozycja 2) – upraszcza wybór trybu pracy bez konieczności dodatkowego oznakowania.
• System modułowy SIRIUS ACT: możliwość rozbudowy o bloki styków, moduły LED lub uchwyty (jako osobne akcesoria) – elastyczne dopasowanie do potrzeb aplikacji.
• Urządzenie kompletne: w standardzie dostarczane jako gotowy zespół (element wykonawczy, uchwyt, blok styków) – skraca czas montażu i eliminuje ryzyko błędów przy składaniu.

Zgodność z Normami

Przełącznik obrotowy 3SU1052-2BL60-0AA0 został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada oznaczenie CE. System SIRIUS ACT spełnia standardy DIN stosowane w aparaturze sterowniczej, zapewniając powtarzalną jakość i kompatybilność z szeroką gamą komponentów.

Zastosowanie

Przełącznik obrotowy I-O-II znajduje zastosowanie wszędzie tam, gdzie operator musi ręcznie wybrać jeden z trzech stanów pracy urządzenia. Sprawdza się w szafach sterowniczych, pulpitach operatorskich i rozdzielnicach przemysłowych.

• Sterowanie obrotowe maszynami – wybór pomiędzy dwoma trybami pracy a pozycją wyłączenia.
• Impulsowanie do styczników, przekaźników lub wejść PLC – przełącznik dostarcza sygnał stały w wybranym położeniu.
• Sygnalizacja stanu pracy (w połączeniu z modułem LED) – optyczne wskazanie aktywnego trybu.
• Automatyka budynkowa – proste przełączanie oświetlenia, rolet lub bram w aplikacjach niewymagających dużych prądów.

Wskazówki Montażowe

Montaż przełącznika obrotowego 3SU1052-2BL60-0AA0 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w instalacji. Urządzenie montuje się w otworze 22 mm w płycie czołowej (zalecana grubość panelu zgodnie z dokumentacją producenta). Moment dokręcania śrub uchwytu oraz parametry przyłączeniowe przewodów (przekrój, siła zacisku) należy stosować zgodnie z instrukcją dołączoną do opakowania. Przekrój przewodów należy dobrać do przewidywanego prądu obciążenia – dane dotyczące nominalnych prądów styków znajdują się w karcie katalogowej odpowiedniego bloku funkcyjnego.

FAQ

• Czy przełącznik ma podświetlenie LED? W danych produktu nie wskazano wbudowanego podświetlenia. Przełącznik obrotowy 3SU1052-2BL60-0AAO jest elementem wykonawczym (bez modułu LED). Możliwe jest dołożenie oddzielnego bloku świetlnego z serii SIRIUS ACT, jednak kompatybilność należy sprawdzić w zestawieniu akcesoriów producenta.
• Jaki stopień ochrony ma to urządzenie? Dla samego pierścienia wykonawczego nie podano stopnia IP. Standardowo w rozdzielnicach stosuje się stopień ochrony IP20 (ochrona przed ciałami stałymi ≥12 mm). Jeśli przełącznik montowany jest bezpośrednio na obudowie narażonej na wilgoć lub pył, należy stosować dodatkowe uszczelnienia lub wybrać wariant z wyższym IP – informacje w karcie katalogowej serii 3SU1.
• Czy styk przełącznika jest zwierny czy rozwierny? Dane nie precyzują trybu pracy styków. W systemie SIRIUS ACT dostępne są bloki funkcyjne z różnymi konfiguracjami (NO, NC, przełączny). Ten przełącznik obrotowy współpracuje z odpowiednim blokiem styków – zalecane jest użycie elementu kompletnego, który zawiera już dopasowany blok o określonej charakterystyce.
