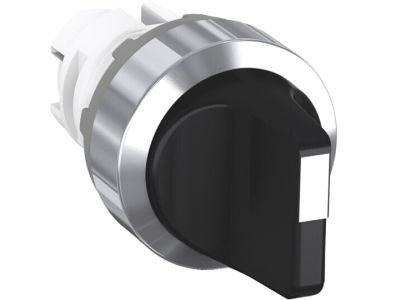

Przełącznik obrotowy 3-pozycyjny M3SS3-30B, czarny | 1SFA611212R3006 ABB

Alternatywny kod produktu: 1SFA611212R3006

Opis i Kluczowe Cechy

Przełącznik obrotowy 3-pozycyjny M3SS3-30B (symbol 1SFA611212R3006) to element sterowania wyboru z krótką dźwignią, wykonany z chromowanego metalu. Konstrukcja bistabilna zapewnia stabilne zatrzymanie w wybranej pozycji bez potrzeby utrzymywania nacisku. Przełącznik niepodświetlany, bez bloku stykowego – przeznaczony do bezpośredniego montażu w panel sterujący. Samoczyszczące styki gwarantują niezawodną pracę bez konserwacji, a wysoki stopień ochrony mechanicznej zapewnia trwałość w trudnych warunkach pracy.

• 3 pozycje bistabilne: Stabilne zatrzymanie w każdej wybranej pozycji – idealne do wyboru między trzema stanami (np. Włącz–Wyłącz–Automatyka).
• Krótka dźwignia: Ergonomiczny design ułatwiający obsługę, szczególnie w ciasnych przestrzeniach paneli sterowniczych.
• Samoczyszczące styki: Eliminują potrzebę konserwacji i zapewniają niezawodność połączeń elektrycznych przez całą żywotność produktu.
• Chromowany metal: Estetyczny wygląd i odporność na korozję – idealne do paneli o wymagającym designie.
• Montaż bez narzędzi: Szybka i łatwa instalacja w panel – zmniejsza czas montażu i ryzyko błędu.

Zgodność z Normami

Przełącznik M3SS3-30B spełnia wymagania europejskich norm bezpieczeństwa elektrycznego i posiada oznaczenie CE. Zaprojektowany zgodnie z międzynarodowymi standardami dotyczącymi aparatury sterującej i przełączników modułowych.

Zastosowanie

Przełącznik obrotowy 3-pozycyjny znajduje zastosowanie w panelach sterowniczych, rozdzielnicach i szafach elektrycznych, gdzie wymagane jest wybieranie między trzema stanami operacyjnymi. Bistabilna konstrukcja zapewnia pewne utrzymanie wybranej pozycji bez potrzeby stałego nacisku.

• Panele sterownicze maszyn przemysłowych – wybór trybów pracy (Ręczny–Automatyka–Wyłącz).
• Rozdzielnice oświetleniowe – przełączanie między różnymi scenariuszami oświetlenia.
• Szafy sterownicze silników – wybór kierunku obrotu lub trybu pracy.
• Urządzenia laboratoryjne i testowe – przełączanie między różnymi konfiguracjami pomiarowymi.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Przełącznik wprowadzić w otwór panelu od strony przedniej, a następnie zabezpieczyć nakrętką od strony tylnej – montaż jest możliwy bez użycia narzędzi. Podłączenie zacisków stykowych wykonać zgodnie ze schematem elektrycznym urządzenia, zapewniając właściwe połączenie faz i neutralnych. Po montażu sprawdzić funkcjonowanie wszystkich trzech pozycji przełącznika.

FAQ

• Czy przełącznik M3SS3-30B jest podświetlany? Nie – jest to wersja niepodświetlana. Jeśli wymagane jest podświetlenie, należy wybrać inny model z serii M3SS z funkcją podświetlenia.
• Czy przełącznik posiada blok stykowy? Nie – przełącznik jest dostarczany bez bloku stykowego. Styki należy podłączyć bezpośrednio do zaciśków przełącznika zgodnie ze schematem elektrycznym.
• Jaka jest wytrzymałość mechaniczna przełącznika? Przełącznik jest zaprojektowany z myślą o najwyższej wytrzymałości mechanicznej i długoletniej niezawodności. Dokładne parametry cykliczności (liczba przełączeń) znajdują się w karcie katalogowej produktu.
