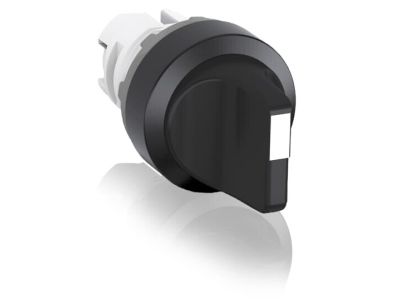

Przełącznik obrotowy 3-pozycyjny, 2NO M3SS2-40B-20, czarny | 1SFA611211R4026 ABB

Alternatywny kod produktu: 1SFA611211R4026

Opis i Kluczowe Cechy

Przełącznik obrotowy 3-pozycyjny M3SS2-40B-20 (symbol 1SFA611211R4026) w kolorze czarnym to niezawodny element sterowania do instalacji elektrycznych o napięciu do 690 V. Urządzenie wyposażone w dwie styki zwierające (2NO) umożliwia precyzyjne sterowanie obwodami elektrycznymi. Krótka dźwignia ułatwia obsługę, a bistabilny/monostabilny charakter pracy pozwala na elastyczne zastosowanie w różnych scenariuszach sterowania. Samoczyszczące styki zapewniają niezawodną pracę bez potrzeby konserwacji, a innowacyjna konstrukcja umożliwia montaż bez użycia narzędzi.

• 3 pozycje przełączania: Umożliwia wybór między trzema stanami roboczymi, idealne do aplikacji wymagających wielofunkcyjnego sterowania (np. wybór trybu pracy, zmiana kierunku obrotów).
• 2 styki zwierające (2NO): Dwie niezależne pary styków pozwalają na sterowanie dwoma oddzielnymi obwodami lub redundantne sterowanie jednym obwodem dla zwiększenia bezpieczeństwa.
• Napięcie do 690 V: Zgodny z instalacjami trójfazowymi i jednofazowymi o wysokim napięciu, zapewniając uniwersalność w zastosowaniach przemysłowych i profesjonalnych.
• Samoczyszczące styki: Eliminują potrzebę regularnej konserwacji, zmniejszając koszty eksploatacji i zwiększając niezawodność urządzenia w długotrwałej pracy.
• Montaż bez narzędzi: Szybka i łatwa instalacja w panelu sterowania bez konieczności użycia wkrętaka czy innych narzędzi, skracając czas montażu.

Zgodność z Normami

Przełącznik M3SS2-40B-20 spełnia wymagania odpowiednich norm europejskich dla aparatury elektrycznej niskiego napięcia i posiada oznakowanie CE. Zaprojektowany zgodnie z normami bezpieczeństwa dotyczącymi przełączników sterujących w instalacjach elektrycznych do 690 V.

Zastosowanie

Przełącznik obrotowy 3-pozycyjny znajduje szerokie zastosowanie w rozdzielnicach, szafach sterowniczych oraz panelach operatorskich, gdzie wymagane jest wygodne i niezawodne sterowanie procesami elektrycznymi.

• Sterowanie kierunkiem obrotów silników elektrycznych (przód – stop – tył) w urządzeniach przemysłowych i warsztatach.
• Wybór trybu pracy maszyn (ręczny – automatyczny – wyłączony) w instalacjach automatyki przemysłowej.
• Przełączanie między źródłami zasilania lub obwodami w panelach rozdzielczych i sterowniczych.
• Aplikacje wymagające sterowania dwoma niezależnymi obwodami za pomocą jednego przełącznika – dzięki 2NO umożliwia jednoczesne sterowanie.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac BEZWZGLĘDNIE odłączyć napięcie od całego obwodu sterowniczego i sprawdzić jego brak przy pomocy urządzenia pomiarowego. Przełącznik montuje się w otwór panelu lub szafy sterowniczej – dzięki konstrukcji bez narzędzi wystarczy wcisnąć element w otwór i zabezpieczyć od tyłu. Połączenia elektryczne wykonać zgodnie ze schematem obwodu sterowniczego, dbając o prawidłowe przyporządkowanie styków. Po montażu przeprowadzić test funkcjonalności w warunkach beznapięciowych, a następnie pod napięciem (przez uprawnioną osobę).

FAQ

• Jaka jest różnica między trybem bistabilnym a monostabilnym? Tryb bistabilny oznacza, że przełącznik pozostaje w wybranej pozycji do czasu ponownego obrócenia dźwigni. Tryb monostabilny powoduje powrót do pozycji wyjściowej po zwolnieniu dźwigni. Przełącznik M3SS2-40B-20 obsługuje oba tryby w zależności od konfiguracji montażu.
• Czy przełącznik nadaje się do sterowania silnikami 3-fazowymi? Tak – dzięki napięciu roboczemu do 690 V przełącznik jest przeznaczony do pracy w instalacjach trójfazowych. Dwie pary styków (2NO) umożliwiają sterowanie obwodami silników, jednak szczegółową konfigurację należy dostosować do konkretnego schematu sterowniczego.
• Czy przełącznik wymaga konserwacji? Nie – samoczyszczące styki eliminują potrzebę regularnej konserwacji. Przełącznik zaprojektowany jest na długotrwałą, niezawodną pracę bez interwencji serwisowych, co zmniejsza koszty eksploatacji.
