Przełącznik obrotowy 3 położeniowy (1-0-2) FR 358 16A 2P | 004658 Legrand

Opis i Kluczowe Cechy

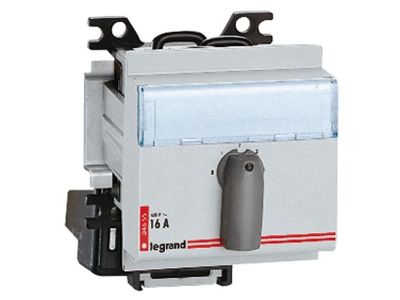

Przełącznik obrotowy Legrand o numerze referencyjnym 4658 to wysokiej klasy aparat modułowy zaprojektowany do precyzyjnego sterowania obwodami elektrycznymi. Urządzenie charakteryzuje się trzema stabilnymi położeniami pracy (1-0-2), co pozwala na bezpieczne przełączanie między dwoma niezależnymi źródłami zasilania lub odbiornikami, z wyraźnym punktem odcięcia w pozycji środkowej (Stop). Prąd znamionowy o wartości 16 A przy napięciu znamionowym 400 V~ gwarantuje niezawodność w standardowych instalacjach rozdzielczych.

• Konstrukcja 2-biegunowa: Zapewnia jednoczesne rozłączanie dwóch torów prądowych, co podnosi poziom bezpieczeństwa instalacji.
• Szerokość modułowa: Aparat zajmuje 3 moduły w rozdzielnicy (łącznie 52,5 mm, przy standardzie 17,5 mm na moduł), co pozwala na przejrzyste rozmieszczenie komponentów.
• Okienko opisowe: Zintegrowane okienko do opisu aparatu umożliwia trwałe i czytelne oznakowanie funkcji przełącznika, co jest kluczowe podczas prac konserwacyjnych.
• Mechanizm obrotowy: Ergonomiczne pokrętło zapewnia pewny chwyt i jednoznaczną sygnalizację stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Legrand jako lider branży elektro-technicznej zapewnia pełną kompatybilność z systemami szynowymi oraz gwarantuje wysoką wytrzymałość mechaniczną i elektryczną. Urządzenie spełnia wymogi bezpieczeństwa w zakresie izolacji oraz odporności na prądy zwarciowe przewidziane dla aparatów sterowniczych o prądzie znamionowym 16 A.

Zastosowanie

Przełącznik 1-0-2 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do układów sterowania ręcznego, gdzie wymagany jest wybór trybu pracy (np. Praca Ręczna - 0 - Praca Automatyczna). Może być wykorzystywany do przełączania obwodów sterowniczych, sterowania oświetleniem, wentylacją lub jako element układów sygnalizacji. Dzięki dwubiegunowej konstrukcji świetnie sprawdza się w separowaniu wybranych sekcji instalacji od źródła zasilania.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie wsporczej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Szerokość 3 modułów wymaga zarezerwowania odpowiedniej przestrzeni w rozdzielnicy. Przed uruchomieniem należy zweryfikować poprawność połączeń zgodnie ze schematem ideowym instalacji.

FAQ

• Czy przełącznik może pracować z napięciem 230V? Tak, napięcie znamionowe 400V~ określa maksymalną wartość pracy, więc urządzenie doskonale sprawdzi się również w instalacjach jednofazowych 230V.
• Do czego służy okienko na froncie obudowy? Okienko służy do umieszczenia etykiety opisowej, co pozwala na szybką identyfikację obwodu, którym steruje dany przełącznik.
• Czy pozycja środkowa '0' całkowicie rozłącza obwód? Tak, pozycja '0' (Stop) jest pozycją neutralną, w której oba bieguny są rozłączone, co zapewnia przerwę izolacyjną w sterowanych obwodach.
