Przełącznik obrotowy 2-pozycyjny, 2NC C2SS3-10B-02, czarny | 1SFA619202R1056 ABB

Alternatywny kod produktu: 1SFA619202R1056

Opis i Kluczowe Cechy

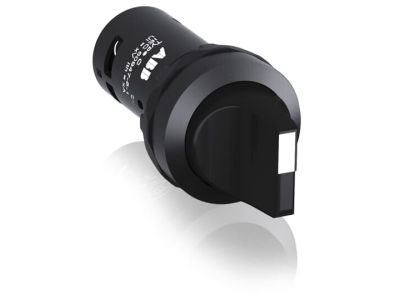

Przełącznik obrotowy 2-pozycyjny C2SS3-10B-02 (symbol 1SFA619202R1056) to kompaktowe, monostabilne urządzenie przeznaczone do montażu na panelu. Przeznaczony do pracy z napięciem do 300V, wyposażony w 2 styki zwierne (NC) w obu pozycjach. Krótki uchwyt ułatwia precyzyjną obsługę, a wykonanie z tworzywa sztucznego zapewnia trwałość i odporność na warunki środowiskowe.

• 2 pozycje robocze: Umożliwiają wybór jednego z dwóch obwodów zasilania lub sterowania – idealne do prostych układów przełączających.
• Konstrukcja monostabilna: Powrót do położenia neutralnego po zwolnieniu uchwytu – zwiększa bezpieczeństwo pracy i zapobiega przypadkowym zmianom stanu.
• Napięcie pracy do 300V: Pracuje z napięciem przemiennym, co pozwala na zastosowanie w instalacjach niskonapięciowych i częściowo w energetyce.
• 2 styki zwierne (NC) w obu pozycjach: Zapewniają pewne połączenie w każdej pozycji, co jest istotne w układach bezpieczeństwa.
• Krótki uchwyt: Ułatwia manipulację nawet w ciasnych przestrzeniach montażowych, np. w szafach sterowniczych.

Zgodność z Normami

Przełącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i sterowniczej. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przełącznik obrotowy C2SS3-10B-02 znajduje zastosowanie w układach sterowania, sygnalizacji i zabezpieczeń, gdzie wymagana jest prosta i niezawodna zmiana stanu obwodów.

• Sterowanie pracą dwóch odbiorników z jednego punktu – np. wybór trybu pracy maszyny (ręczny/automatyczny).
• Przełączanie zasilania między dwoma źródłami napięcia – przydatne w awaryjnych systemach zasilania.
• Sygnałizacja stanu pracy urządzeń – np. włączony/wyłączony, tryb pracy.
• Układy zabezpieczeń przeciwpożarowych i alarmowych – wybór aktywnego obwodu sygnalizacyjnego.

Wskazówki Montażowe

Montaż przełącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montować w odpowiednio przygotowanym otworze panelu, z zachowaniem wymiarów montażowych (szczegóły w dokumentacji). Po zamontowaniu należy sprawdzić poprawność połączeń elektrycznych i stan izolacji. Wszelkie prace prowadzić przy odłączonym napięciu zasilającym. Przełącznik nie wymaga dodatkowego podtrzymania – powraca samoczynnie do położenia neutralnego po zwolnieniu uchwytu.

FAQ

• Czy przełącznik jest podświetlany? Nie – uchwyt nie jest wyposażony w podświetlenie. Dla potrzeb sygnalizacji zaleca się stosowanie dodatkowych wskaźników LED.
• Jaki jest maksymalny prąd pracy? Maksymalny prąd nie został określony w danych produktu. Należy zapoznać się z dokumentacją techniczną lub etykietą urządzenia przed doborem.
• Czy można stosować przełącznik w warunkach zewnętrznych? Stopień ochrony nie został podany w danych. Zaleca się stosowanie w suchych, wewnętrznych pomieszczeniach, chroniących przed kurzem i wilgocią.
