Przełącznik obrotowy 2-pozycyjny, 1NO C2SS3-10B-10, czarny | 1SFA619202R1016 ABB

Opis i Kluczowe Cechy

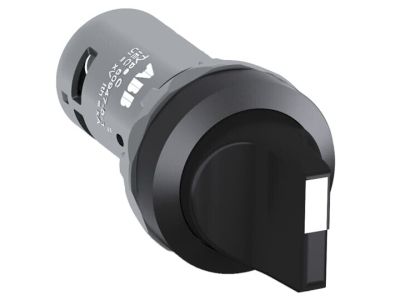

Przełącznik obrotowy ABB C2SS3-10B-10 to zaawansowane rozwiązanie sterownicze z serii Compact, zaprojektowane z myślą o maksymalnej optymalizacji przestrzeni w panelach kontrolnych oraz skróceniu czasu prefabrykacji rozdzielnic. Urządzenie charakteryzuje się konstrukcją typu "wszystko w jednym", co oznacza, że styk pomocniczy 1NO (normalnie otwarty) jest zintegrowany bezpośrednio z korpusem napędu. Krótki, ergonomiczny uchwyt w kolorze czarnym zapewnia pewny chwyt i precyzyjną obsługę nawet w rękawicach roboczych.

• Konstrukcja monostabilna: Przełącznik posiada funkcję powrotu samoczynnego, co jest kluczowe w układach sterowania wymagających podania impulsu.
• Wysoka wytrzymałość: Wykonanie z wysokiej jakości tworzywa sztucznego gwarantuje odporność na trudne warunki przemysłowe oraz działanie substancji chemicznych.
• Szeroki zakres napięciowy: Urządzenie przystosowane jest do pracy w szerokim spektrum napięć od 24 V do 300 V, co czyni je uniwersalnym komponentem w automatyce budynkowej i przemysłowej.
• Oszczędność miejsca: Dzięki kompaktowej budowie, głębokość zabudowy jest zredukowana do minimum, co pozwala na stosowanie mniejszych obudów sterowniczych.

Zgodność z Normami

Produkty z serii Compact marki ABB są projektowane i testowane zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach profesjonalnych. Przełącznik C2SS3-10B-10 spełnia wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Wysoki stopień ochrony IP gwarantuje pyłoszczelność oraz odporność na strumienie wody, co pozwala na montaż urządzenia w środowiskach o podwyższonej wilgotności i zapyleniu.

Zastosowanie

Przełącznik C2SS3-10B-10 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Szafach sterowniczych maszyn: Jako element zadający parametry pracy lub uruchamiający procedury testowe.
• Pulpitach operatorskich: W systemach transportu wewnętrznego i liniach produkcyjnych.
• Rozdzielnicach niskiego napięcia: Do lokalnego sterowania obwodami pomocniczymi.
• Systemach HVAC: Do manualnego wymuszania trybów pracy wentylacji lub ogrzewania.

Wskazówki Montażowe

Montaż przełącznika ABB z serii Compact jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Urządzenie montuje się w standardowym otworze o średnicy 22,5 mm. Dzięki zintegrowanemu blokowi styków, instalator eliminuje etap zatrzaskiwania osobnych modułów stykowych, co znacząco redukuje ryzyko błędów montażowych. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków przy prądach znamionowych.

FAQ

• Czy przełącznik posiada podświetlenie? Nie, model C2SS3-10B-10 jest wersją niepodświetlaną, co zwiększa jego niezawodność w aplikacjach, gdzie sygnalizacja świetlna nie jest wymagana na samym elemencie sterowniczym.
• Co oznacza termin "monostabilny" w tym modelu? Oznacza to, że przełącznik po zwolnieniu uchwytu przez operatora automatycznie powraca do pozycji wyjściowej (0).
• Czy można dołożyć dodatkowe styki do tego przełącznika? Seria Compact charakteryzuje się zintegrowaną budową, co oznacza, że konfiguracja styków (w tym przypadku 1NO) jest stała i nie podlega rozbudowie o dodatkowe moduły.
