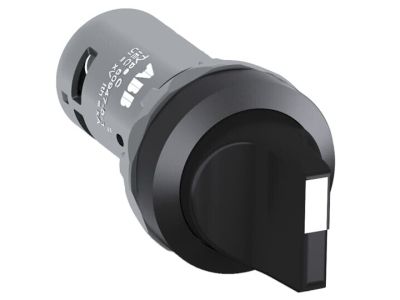

Przełącznik obrotowy 2-pozycyjny 1NO/1NC, C2SS2-10B-11, czarny | 1SFA619201R1076 ABB

Alternatywny kod produktu: 1SFA619201R1076

Opis i Kluczowe Cechy

Przełącznik obrotowy ABB C2SS2-10B-11 (symbol 1SFA619201R1076) to 2-pozycyjny element sterowniczy wyposażony w zestaw styków 1NO+1NC. Zaprojektowany w kompaktowej obudowie z tworzywa sztucznego, oferuje napięcie znamionowe do 300 V AC/DC oraz wysoką odporność na kurz i wodę, co zapewnia niezawodne działanie w trudnych warunkach przemysłowych i budynkowych. Krótki uchwyt ułatwia obsługę w ciasnych rozdzielnicach, a brak podświetlenia upraszcza konstrukcję i redukuje koszty.

• 2-pozycyjny, 1NO+1NC: Umożliwia przełączanie między dwoma stanami pracy, zapewniając oddzielny sygnał załączający i rozłączający w jednym urządzeniu.
• Napięcie znamionowe do 300 V AC/DC: Gwarantuje kompatybilność z większością obwodów sterowania w instalacjach przemysłowych i budynkowych.
• Kompaktowa konstrukcja: Oszczędza miejsce w rozdzielnicy i skraca czas montażu dzięki uproszczonej instalacji.
• Wysoka odporność na kurz i wodę: Zapewnia trwałość i niezawodność w środowiskach zapylonych oraz narażonych na wilgoć (bez konieczności stosowania dodatkowych osłon).
• Krótki uchwyt i niepodświetlany korpus: Ułatwia szybką, intuicyjną obsługę nawet w ciasnych szafach sterowniczych, a brak elementów świecących eliminuje ryzyko przegrzania i zmniejsza awaryjność.

Zgodność z Normami

Przełącznik ABB C2SS2-10B-11 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Producent deklaruje wysoką odporność na kurz i wodę, zgodną z klasą ochrony typową dla aparatury modułowej przeznaczonej do montażu w rozdzielnicach.

Zastosowanie

Dzięki uniwersalnej konfiguracji styków i solidnej budowie przełącznik sprawdzi się w szerokim spektrum aplikacji sterowniczych w instalacjach niskiego napięcia.

• Sterowanie załączaniem/wyłączaniem obwodów oświetleniowych i wentylacyjnych w budynkach komercyjnych.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Przełączanie trybów pracy w małych maszynach i urządzeniach (np. pompy, rolety).
• Automatyka budynkowa – ręczne nadrzędne przełączanie obwodów sterowania w systemach BMS.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z dokumentacją techniczną. Moment dokręcania śrub zacisków – stosuj się do wartości podanych na obudowie lub w karcie katalogowej producenta.

FAQ

• Czy przełącznik jest podświetlany? Nie – model C2SS2-10B-11 nie posiada elementu podświetlającego. Jest to wersja niepodświetlana, co upraszcza instalację i obniża koszty eksploatacji.
• Jaki stopień ochrony ma przełącznik? Producent deklaruje wysoką odporność na kurz i wodę. Dokładna wartość IP nie została podana w dokumentacji, zalecamy montaż w rozdzielnicy o odpowiedniej klasie szczelności (np. IP54 dla warunków zewnętrznych).
• Jak działa konfiguracja styków 1NO+1NC? Przełącznik wyposażono w jeden zestyk zwierny NO (normalnie otwarty) i jeden rozwierny NC (normalnie zamknięty). W pozycji spoczynkowej styk NC przewodzi, NO nie przewodzi. Po obróceniu uchwytu zmienia się stan obu styków. Umożliwia to np. załączanie sygnalizacji i rozłączanie obwodu głównego w jednej operacji.
