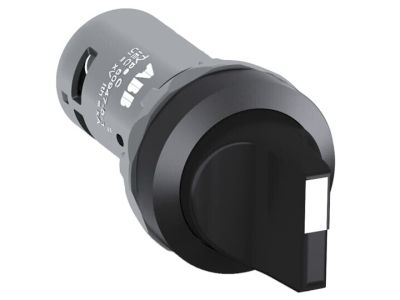

Przełącznik obrotowy 2-pozycyjny 1NO/1NC, C2SS1-10B-11, czarny | 1SFA619200R1076 ABB

Opis i Kluczowe Cechy

Przełącznik obrotowy ABB C2SS1-10B-11 to zaawansowane rozwiązanie z serii kompaktowej, zaprojektowane z myślą o maksymalnej optymalizacji przestrzeni w szafach sterowniczych oraz pulpitach operatorskich. Urządzenie charakteryzuje się dwupozycyjną pracą bez samopowrotu (stabilną), co pozwala na pewne przełączanie obwodów sterowniczych. Wyposażenie w zintegrowane styki pomocnicze o konfiguracji 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) umożliwia jednoczesne załączanie i rozłączanie niezależnych sygnałów w układzie automatyki.

• Konstrukcja Monoblokowa: Integracja elementu sterowniczego ze stykami w jednej obudowie znacząco skraca czas montażu i eliminuje ryzyko błędnego doboru akcesoriów.
• Wysoka Wytrzymałość: Wykonanie z wysokiej jakości tworzywa sztucznego zapewnia odporność na trudne warunki przemysłowe oraz doskonałą izolację elektryczną.
• Ergonomia: Krótki uchwyt w kolorze czarnym gwarantuje precyzyjną obsługę nawet w rękawicach roboczych, zachowując przy tym estetyczny wygląd panelu.
• Parametry Elektryczne: Przełącznik przystosowany jest do pracy w szerokim zakresie napięć od 24 V do 300 V, co czyni go uniwersalnym komponentem w systemach AC i DC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Seria kompaktowa ABB spełnia wymagania w zakresie stopnia ochrony IP, co gwarantuje wysoką odporność na wnikanie pyłu oraz wody, co jest kluczowe w środowiskach o wysokim zapyleniu lub wilgotności. Urządzenie posiada certyfikację dopuszczającą do użytku na rynkach światowych, zapewniając bezpieczeństwo użytkowania i niezawodność w krytycznych systemach sterowania.

Zastosowanie

Przełącznik C2SS1-10B-11 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Budowie Maszyn (OEM): Jako element sterujący trybami pracy (np. tryb ręczny/automatyczny).
• Prefabrykacji Rozdzielnic: Dzięki kompaktowym wymiarom pozwala na zagęszczenie aparatury na panelu czołowym.
• Systemach Automatyki Budynkowej: Do ręcznego wymuszania stanów w układach wentylacji czy oświetlenia.
• Przemyśle Ciężkim: Tam, gdzie wymagana jest niezawodność i wysoka odporność na czynniki zewnętrzne.

Wskazówki Montażowe

Instalacja przełącznika ABB z serii kompaktowej jest intuicyjna i nie wymaga specjalistycznych narzędzi. Urządzenie montuje się w standardowym otworze montażowym o średnicy 22,5 mm. Dzięki zintegrowanym stykom, instalator ogranicza liczbę połączeń śrubowych do minimum. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, co zapewnia trwały styk elektryczny i odporność na wibracje. Kompaktowa budowa sprawia, że głębokość zabudowy za panelem jest minimalna, co jest kluczowe w płytkich obudowach.

FAQ

• Czy przełącznik posiada podświetlenie? Nie, model C2SS1-10B-11 jest wersją niepodświetlaną, co zwiększa jego trwałość w aplikacjach, gdzie sygnalizacja świetlna nie jest wymagana na samym elemencie sterowniczym.
• Jaka jest funkcja styków 1NO+1NC? Konfiguracja ta oznacza, że w jednej pozycji jeden obwód jest zamknięty (NO staje się zamknięty), a drugi otwarty (NC staje się otwarty), co pozwala na realizację funkcji przełącznych lub blokad bezpieczeństwa.
• Czy uchwyt wraca samoczynnie do pozycji środkowej? Nie, jest to przełącznik bez obsługi (non-maintained), co oznacza, że pozostaje w wybranej pozycji aż do momentu ręcznej zmiany przez operatora.
