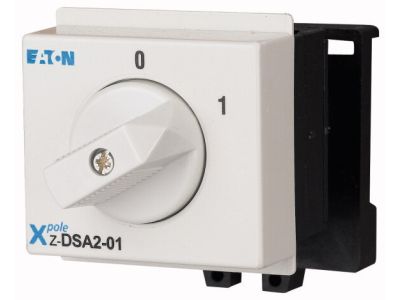

Przełącznik obrotowy 2-bieg. 0-1, Z-DSA2-01 | 248872 Eaton

Alternatywny kod produktu: Z-DSA2-01

Opis i Kluczowe Cechy

Przełącznik obrotowy krzywkowy Z-DSA2-01 (nr kat. 248872) z serii Z-DS to dwubiegowy przełącznik typu 0–1 o modułowej konstrukcji. Wyposażony w wytrzymały mechanizm zapadkowy oraz styki dwuprzerwowe, zapewnia pewne przełączanie w obwodach sterowania i zasilania. Kompaktowa obudowa ułatwia montaż w rozdzielnicach na szynie TH35.

• Modułowa budowa: Przełącznik składa się z mechanizmu zapadkowego i zespołu przełączników, co umożliwia elastyczne konfigurowanie układów sterowania.
• Wkrętki napędzane wałem aluminiowym: Skrętnie sztywny wał aluminiowy gwarantuje precyzyjne przeniesienie ruchu na krzywki bez luzów, co zwiększa trwałość mechanizmu.
• Styki dwuprzerwowe: Dwa niezależne obwody w każdej celi przełącznikowej zapewniają bezpieczne rozłączanie – każdy styk działa samodzielnie, co podnosi niezawodność.
• Wbudowane połączenia zaciskowe: Połączenia między sąsiednimi zaciskami zintegrowane w obudowie upraszczają podłączenie przewodów i eliminują konieczność stosowania zewnętrznych zwór.
• Uniwersalność zastosowań: Przełącznik sprawdza się w sterowaniu silnikami, ogrzewaniem, oświetleniem i innymi odbiornikami w instalacjach przemysłowych i domowych.

Zgodność z Normami

Przełącznik Z-DSA2-01 jest zgodny z normami IEC 60947-3, IEC 60947-5-1, EN 60947-3 oraz VDE 0660. Posiada również certyfikację SEV, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Dzięki modułowej budowie i wytrzymałym stykom przełącznik obrotowy Z-DSA2-01 znajduje zastosowanie w wielu układach sterowania i rozdzielania energii.

• Sterowanie silnikami jednofazowymi i trójfazowymi (bramy garażowe, wentylatory, rolety z napędem).
• Przełączanie obwodów ogrzewania elektrycznego oraz opraw oświetleniowych w budynkach komercyjnych i mieszkalnych.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w szafach sterowniczych.
• Zastosowania jako przełącznik dozowania w instrumentach pomiarowych i tablicach rozdzielczych.

Wskazówki Montażowe

Montaż i podłączenie przełącznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, z zachowaniem aktualnych przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20 (typowe dla aparatury modułowej). Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia zgodnie z normą. Zaleca się dokręcanie zacisków z momentem określonym w dokumentacji producenta – zbyt słabe dokręcenie grozi przegrzaniem, a zbyt mocne uszkodzeniem obudowy.

FAQ

• Czy przełącznik Z-DSA2-01 jest wyposażony w podświetlenie LED? Nie. Model Z-DSA2-01 nie posiada wbudowanego podświetlenia. Jeśli potrzebujesz wizualnej sygnalizacji stanu, należy zastosować zewnętrzny wskaźnik lub podświetlany przycisk.
• Jaki jest stopień ochrony tego przełącznika? W dostępnej dokumentacji nie podano konkretnego stopnia IP. W przypadku montażu wewnątrz rozdzielnicy standardowo przyjmuje się IP20. W razie potrzeby zastosowania w środowisku wilgotnym lub zapylonym zalecamy dobór urządzenia o odpowiedniej obudowie.
• Jaki jest tryb pracy styków w pozycjach 0 i 1? Przełącznik działa w trybie 0–1: w pozycji 0 styki są rozwarte (obwód otwarty), w pozycji 1 styki są zwarte (obwód zamknięty). Nie ma trybu chwilowego – przełącznik utrzymuje wybrane położenie aż do ręcznej zmiany.
