Przełącznik obrotowy 1-bieg. przełącznik HA-0-A, Z-DSU1-H0A | 248870 Eaton

Alternatywny kod produktu: Z-DSU1-H0A

Opis i Kluczowe Cechy

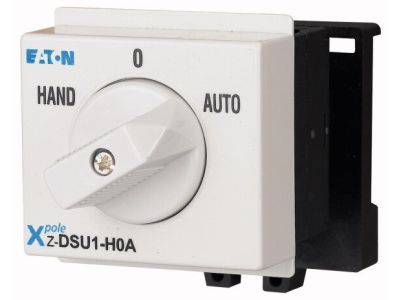

Przełącznik obrotowy krzywkowy z serii Z-DS, model Z-DSU1-H0A (symbol 248870), to modułowe urządzenie wyposażone w mechanizm zapadkowy oraz skrętnie sztywny wał aluminiowy, co zapewnia precyzyjne i stabilne przełączanie pozycji HA, 0 i A. Dzięki konstrukcji z jednym biegiem przeznaczony jest do sterowania obwodami w aplikacjach przemysłowych i instalacjach budynkowych. Wbudowane połączenia między sąsiednimi zaciskami ułatwiają podłączanie przewodów, eliminując przeszkody w torze montażowym.

• Wytrzymały wał aluminiowy: Zapewnia niezawodne przeniesienie ruchu obrotowego na zespół przełączników, gwarantując długą żywotność w wymagających warunkach pracy.
• Styki dwuprzerwowe: Niezależne od siebie styki w celach przełącznikowych podnoszą bezpieczeństwo rozłączania obwodów i redukują ryzyko iskrzenia.
• Konstrukcja modułowa: Mechanizm zapadkowy i zespół przełączników (z możliwością rozbudowy) umożliwiają elastyczne dopasowanie do specyficznych potrzeb aplikacji.
• Wbudowane połączenia między zaciskami: Upraszczają i przyspieszają montaż, eliminując potrzebę stosowania dodatkowych zworek – szczególnie w aplikacjach takich jak przełączniki woltomierza.
• Zgodność z normami: Urządzenie spełnia wymagania IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3 oraz SEV, co potwierdza jego bezpieczeństwo i niezawodność.

Zgodność z Normami

Przełącznik jest zgodny z normami IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3 oraz SEV. Produkt posiada certyfikat CE i został zaprojektowany zgodnie z wymaganiami europejskimi dla łączników niskonapięciowych i aparatury sterowniczej.

Zastosowanie

Dzięki uniwersalnej konstrukcji przełącznik Z-DSU1-H0A znajduje zastosowanie w sterowaniu pracą urządzeń elektrycznych oraz jako element układów sygnalizacji i automatyki budynkowej.

• Sterowanie silnikami bram garażowych, wentylatorów, rolet z napędem – przełącznik silnikowy z pozycjami HA-0-A.
• Regulacja obwodów ogrzewania i opraw oświetleniowych w instalacjach przemysłowych i domowych.
• Przełączanie zakresów w przyrządach pomiarowych (np. przełączniki woltomierza) dzięki wbudowanym połączeniom międzyzaciskowym.
• Różnorodne zastosowania sterownicze w szafach sterowniczych i rozdzielnicach wymagające niezawodnego przełączania obwodów.

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w obudowach i rozdzielnicach. Dokręcaj zaciski momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobieraj do prądu obciążenia oraz zabezpieczeń obwodu.

FAQ

• Co oznaczają pozycje HA, 0 i A na przełączniku? Są to typowe oznaczenia dla przełączników sterujących: HA (Hand – ręczne załączenie), 0 (wyłączenie), A (Auto – praca automatyczna). Przełącznik umożliwia wybór trybu pracy urządzenia.
• Czy ten model może być stosowany jako przełącznik silnikowy? Tak, producent wymienia to zastosowanie m.in. dla bram garażowych, wentylatorów i rolet z napędem. Należy jednak dobrać obciążenie zgodnie z prądem znamionowym i kategorią użytkowania – szczegółowe dane dostępne w karcie katalogowej.
• Czy przełącznik posiada podświetlenie? W dostępnych danych producenta nie zawarto informacji o podświetleniu. W razie potrzeby sygnalizacji pozycji zalecamy montaż zewnętrznych lampek kontrolnych lub zastosowanie dedykowanych modułów sygnalizacyjnych.
