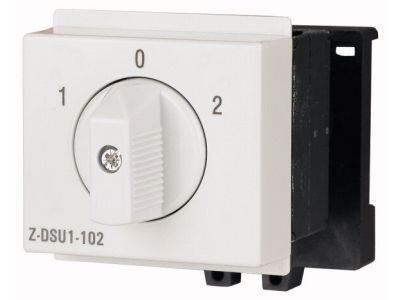

Przełącznik obrotowy 1-bieg. przełącznik 1-0-2, Z-DSU1-102 | 248869 Eaton

Alternatywny kod produktu: Z-DSU1-102

Opis i Kluczowe Cechy

Przełącznik obrotowy Z-DSU1-102 z serii Z-DS to modułowy przełącznik krzywkowy o pozycjach 1-0-2, wyposażony w dwa niezależne styki dwuprzerwowe. Konstrukcja oparta na wytrzymałym wale aluminiowym i mechanizmie zapadkowym zapewnia precyzyjne przełączanie i długą żywotność. Połączenia między zaciskami są wbudowane w obudowę, co ułatwia podłączanie przewodów.

• Styki dwuprzerwowe: gwarantują bezpieczne rozłączanie obwodu i niezawodność w aplikacjach sterowniczych.
• Mechanizm zapadkowy: umożliwia precyzyjne ustawienie żądanej pozycji (1, 0 lub 2) z wyraźnym wyczuciem.
• Wał aluminiowy: odporny na skręcanie i korozję, zapewnia trwałość mechaniczną nawet przy częstych zmianach położenia.
• Wbudowane połączenia w obudowie: eliminują konieczność stosowania dodatkowych mostków, upraszczają okablowanie i oszczędzają czas montażu.
• Szeroki zakres zastosowań: przeznaczony do sterowania silnikami, oświetleniem, ogrzewaniem oraz urządzeniami automatyki budynkowej.

Zgodność z Normami

Przełącznik Z-DSU1-102 jest typem zgodnym z normami IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3 oraz SEV. Posiada certyfikację CE, co potwierdza spełnienie wymagań bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń łączeniowych niskiego napięcia.

Zastosowanie

Dzięki uniwersalnej budowie i odporności mechanicznej, przełącznik Z-DSU1-102 sprawdza się w wielu obwodach sterowania i zasilania. Poniżej przykładowe scenariusze użycia:

• Sterowanie silnikami bram garażowych, wentylatorów, rolet z napędem.
• Przełączanie obwodów oświetleniowych (w tym opraw przemysłowych i dekoracyjnych).
• Zastosowania w szafach sterowniczych jako przełącznik trybów pracy (np. ręczny/automatyczny/wyłączony).
• Przełączanie obwodów grzewczych, pomp i innych odbiorników w automatyce budynkowej.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Należy stosować moment dokręcania zacisków oraz przekrój przewodów zgodnie z dokumentacją producenta. Przed włączeniem zasilania sprawdzić poprawność połączeń i ustawienie pozycji przełącznika.

FAQ

• Czy przełącznik ma podświetlenie? Nie. Model Z-DSU1-102 nie jest wyposażony w elementy świetlne. W razie potrzeby sygnalizacji pozycji należy zastosować zewnętrzną lampkę w obwodzie.
• Jaki stopień ochrony IP ma ten przełącznik? Producent nie podaje konkretnej wartości IP. Zgodnie z ogólną praktyką dla aparatury modułowej montowanej w rozdzielnicach, typowo przyjmuje się IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wilgocią).
• Czy przełącznik jest samopowrotny? Nie. Mechanizm zapadkowy utrzymuje ustawioną pozycję (1, 0 lub 2) bez samoczynnego powrotu. Aby zmienić stan, należy ręcznie obrócić pokrętło.
