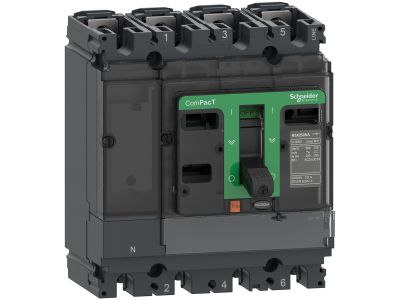

Przełącznik NSX100NA AC 4P 100A NA | C104100S Schneider Electric

Opis i Kluczowe Cechy

Przełącznik NSX100NA to 4-biegunowe urządzenie przeznaczone do sterowania i izolowania obwodów dystrybucji energii elektrycznej o prądzie znamionowym 100A. Wyposażony w funkcje zapewniające bezpieczne odłączenie napięcia w instalacjach o napięciu roboczym do 690V AC (50/60Hz), zgodnie z kategorią wykorzystania AC22A i AC23A. Kompaktowe wymiary 140 mm x 161 mm x 86 mm ułatwiają montaż w szafach rozdzielczych.

• 4-biegunowa konstrukcja: zapewnia pełne odcięcie zasilania w obwodach trójfazowych, bez konieczności stosowania dodatkowych urządzeń.
• Prąd znamionowy 100A: przystosowany do pracy z wysokimi obciążeniami, idealny do rozdzielnic średniego napięcia.
• Napięcie robocze do 690V AC: uniwersalne zastosowanie w instalacjach przemysłowych i komercyjnych.
• Kategoria AC22A/AC23A: bezpieczna obsługa obwodów z lekkim i ciężkim obciążeniem indukcyjnym.
• Zgodność z normami międzynarodowymi: IEC 60947, CCC, EAC oraz specyfikacjami morskimi – gwarancja jakości i bezpieczeństwa.

Zgodność z Normami

Przełącznik NSX100NA spełnia wymagania normy IEC 60947, co potwierdza jego bezpieczeństwo eksploatacyjne i niezawodność. Dodatkowo posiada certyfikaty CCC i EAC, a także spełnia specyfikacje morskie, co pozwala na stosowanie go w trudnych warunkach środowiskowych.

Zastosowanie

Urządzenie przeznaczone jest do sterowania i izolowania obwodów dystrybucji energii w instalacjach przemysłowych, komercyjnych oraz morskich.

• Rozdzielnice średniego napięcia w budynkach biurowych i przemysłowych.
• Obwody zasilania maszyn i linii produkcyjnych wymagających pewnego odcięcia zasilania.
• Instalacje wymagające zgodności z normami morskimi (np. na statkach, platformach wiertniczych).
• Szafy rozdzielcze, gdzie konieczne jest kompaktowe rozwiązanie z 4-biegunowym odcięciem.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Urządzenie należy zamontować w odpowiedniej szafie rozdzielczej, zachowując zalecane odstępy separacyjne. Należy zapewnić odpowiednie chłodzenie i wentylację, aby uniknąć przegrzania. Przed podłączeniem kabli należy upewnić się, że ich przekrój jest zgodny z prądem znamionowym. Wszystkie połączenia powinny być dokręcone zgodnie z wymaganiami producenta, aby zapewnić niezawodność styku.

FAQ

• Czy przełącznik NSX100NA wymaga dodatkowego zabezpieczenia? Tak – urządzenie jest rozłącznikiem, dlatego wymaga zabezpieczenia przed nim, np. wyłącznika nadprądowego.
• Jaka jest maksymalna obciążalność prądowa? Przełącznik zaprojektowany jest na prąd znamionowy 100A przy napięciu 415V AC (50/60Hz) w kategoriach AC22A/AC23A.
• Czy urządzenie nadaje się do zastosowań morskich? Tak – spełnia specyfikacje morskie, co umożliwia stosowanie go w trudnych warunkach środowiskowych.
