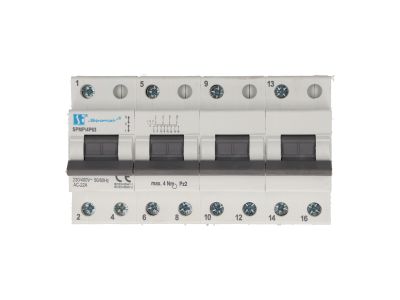

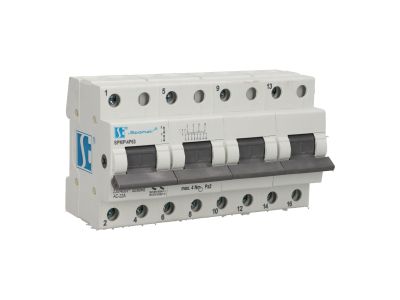

Przełącznik modułowy SIEĆ-AGREGAT 4P 63A | SPMP\4P63 Spamel

Opis i Kluczowe Cechy

Przełącznik modułowy SIEĆ-AGREGAT 4P 63A to kluczowy element w instalacjach wymagających awaryjnego zasilania z agregatu prądotwórczego. Urządzenie 4-biegunowe o prądzie znamionowym 63A pozwala na płynną i bezpieczną zmianę źródła zasilania pomiędzy siecią energetyczną a agregatem, eliminując ryzyko zwarć i uszkodzeń odbiorników. Zapewnia ochronę przed nieprawidłowym podłączeniem oraz umożliwia jednoczesne odłączenie wszystkich faz w układzie trójfazowym.

• 4-biegunowa konstrukcja: Zapewnia równoczesne przełączanie wszystkich faz (L1, L2, L3, N) – niezbędne w instalacjach trójfazowych dla zachowania symetrii obciążenia.
• Prąd znamionowy 63A: Posiada odpowiednią wydajność dla zasilania średnich mocy w budynkach mieszkalnych, obiektach handlowych oraz małych zakładach przemysłowych.
• Bezpieczeństwo pracy: Mechanizm blokady uniemożliwia jednoczesne załączenie obu źródeł zasilania, chroniąc przed zwarciem i uszkodzeniem instalacji.

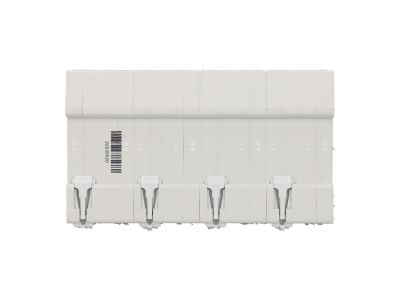

• Modułowa budowa: Montaż na szynie DIN 35 mm – szybki i uniwersalny montaż w rozdzielnicach elektrycznych.
• Wytrzymała konstrukcja: Odporny na wysokie temperatury i obciążenia prądowe, co gwarantuje długą żywotność podczas częstych przełączeń.

Zgodność z Normami

Przełącznik spełnia wymagania norm europejskich dotyczących urządzeń łączeniowych, w tym normy PN-EN 60947-6-1 oraz PN-EN 60947-1. Posiada deklarację zgodności CE, potwierdzającą bezpieczeństwo użytkowania w instalacjach zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Przełącznik modułowy SIEĆ-AGREGAT 4P 63A jest przeznaczony do stosowania w instalacjach elektrycznych wymagających awaryjnego zasilania z agregatu prądotwórczego. Umożliwia szybkie i bezpieczne przełączenie źródła zasilania w przypadku zaniku napięcia w sieci.

• Instalacje budynków mieszkalnych i biurowych – awaryjne zasilanie oświetlenia, systemów alarmowych i urządzeń krytycznych.
• Obiekty handlowe i usługowe – zasilanie w przypadku awarii sieci, utrzymanie ciągłości pracy kas fiskalnych, systemów monitoringu i chłodnictwa.
• Małe zakłady przemysłowe – ochrona wrażliwych maszyn i urządzeń przed przerwami w zasilaniu.
• Systemy zasilania rezerwowego w domach jednorodzinnych z agregatem awaryjnym.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie w całej instalacji. Przełącznik należy zamontować na szynie DIN 35 mm w rozdzielnicy, zgodnie z oznaczeniami na obudowie. Połączenia należy wykonać przewodami o odpowiednim przekroju, z zachowaniem momentu dokręcania podanego w dokumentacji producenta. Należy zapewnić odpowiednią przestrzeń serwisową wokół urządzenia. Po montażu przeprowadzić testy funkcjonalne, sprawdzając poprawność działania mechanizmu blokady i przełączania.

FAQ

• Czy przełącznik może być stosowany w instalacjach jednofazowych? Nie – urządzenie jest 4-biegunowe, dedykowane dla instalacji trójfazowych (3 fazy + neutralny). Do instalacji jednofazowych należy stosować przełączniki 2-biegunowe.
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzymuje przełącznik? Maksymalny prąd zwarciowy nie został określony w danych produktu – należy zapoznać się z dokumentacją techniczną lub kartą katalogową.
• Czy przełącznik posiada mechanizm blokady elektrycznej? W standardowym wyposażeniu znajduje się mechanizm blokady mechanicznej, uniemożliwiający jednoczesne załączenie obu źródeł zasilania. W niektórych wersjach może występować blokada elektryczna – sprawdź specyfikację w dokumentacji produktu.
