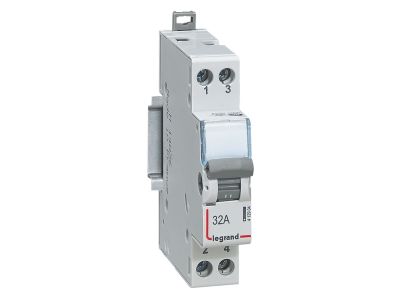

Przełącznik modułowy NO+NC 32A | 412904 Legrand

Opis i Kluczowe Cechy

Przełącznik modułowy o symbolu 412904 to kompaktowe urządzenie 1NO+1NC przeznaczone do sterowania obwodami w instalacjach elektrycznych. Prąd znamionowy 32 A i napięcie 250 V~ zapewniają bezpieczną pracę nawet przy znacznym obciążeniu, a szerokość 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy. Urządzenie wyposażono w okienko opisowe ułatwiające identyfikację obwodu.

• Prąd znamionowy 32 A: gwarantuje bezawaryjne sterowanie odbiornikami o dużym poborze mocy – doskonały wybór do obwodów oświetleniowych, gniazd i urządzeń grzewczych.
• Konfiguracja 1NO+1NC: pozwala na realizację zarówno załączania (NO), jak i rozłączania (NC) w jednym module – idealne do podwójnego sterowania lub blokad.
• Kompatybilność z lampami fluorescencyjnymi (20 AX): przeznaczony do obciążeń indukcyjnych, takich jak stateczniki magnetyczne – bez ryzyka nadmiernego zużycia styków.
• Wbudowane okienko opisowe: umożliwia czytelne oznakowanie funkcji przełącznika, co przyspiesza identyfikację i serwis instalacji.
• Kategoria przepięciowa 4 kV~ i wytrzymałość dielektryczna 2 kV~: wysoka odporność na przepięcia i zakłócenia zapewnia niezawodność w trudnych warunkach przemysłowych i budynkowych.

Zgodność z Normami

Przełącznik spełnia wymagania normy IEC/EN 60669-1, co potwierdza jego bezpieczeństwo i niezawodność w obwodach sterowania. Posiada certyfikat CE oraz jest zgodny z europejskimi standardami dla aparatury modułowej.

Zastosowanie

Dzięki uniwersalnej konfiguracji styków i wysokiej obciążalności przełącznik znajduje zastosowanie w różnych scenariuszach automatyki i sterowania:

• Sterowanie oświetleniem – bezpośrednie załączanie i wyłączanie obwodów żarowych, LED i fluorescencyjnych o dużym prądzie rozruchu.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC – zwarta obudowa modułowa ułatwia integrację w szafie sterowniczej.
• Sygnalizacja stanu urządzeń – styk NC może być wykorzystany do sygnalizacji awarii lub położenia krańcowego.
• Automatyka budynkowa – sterowanie obwodami gniazd, wentylacją czy pompami w rozdzielnicach mieszkaniowych i biurowych.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu 32 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz inne szczegóły montażowe – stosuj się do dokumentacji producenta.

FAQ

• Czy przełącznik montuje się na szynie DIN? Tak, przeznaczony jest do montażu na szynie TH35 (DIN), co umożliwia szybki i pewny montaż w rozdzielnicy modułowej.
• Jaka jest kompatybilność z lampami fluorescencyjnymi? Przełącznik jest przystosowany do obciążeń fluorescencyjnych do 20 AX – oznacza to bezpieczne sterowanie statecznikami magnetycznymi bez ryzyka uszkodzenia styków.
• Czy przełącznik ma styki NO i NC? Tak, posiada jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), co pozwala na realizację funkcji załączania i rozłączania w jednym module.
