Przełącznik modułowy I-O-II 4P 80A | HI404R Hager

Opis i Kluczowe Cechy

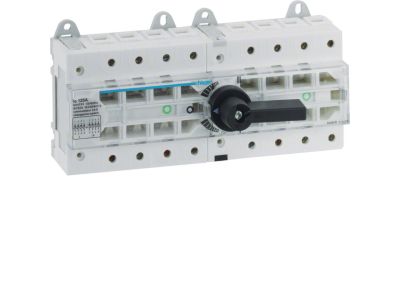

Przełącznik modułowy HI404R o symbolu HI404R to czterobiegunowe urządzenie przeznaczone do pracy w trybie I-O-II. Prąd znamionowy 80A pozwala na bezpieczne przełączanie obwodów o dużym obciążeniu bez ryzyka przegrzania styków. Konstrukcja modułowa umożliwia łatwy montaż w standardowej rozdzielnicy.

• 4 bieguny (4P): Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów, co ułatwia sterowanie zasilaniem w układach trójfazowych lub wieloobwodowych.
• Prąd znamionowy 80 A: Gwarantuje niezawodną pracę w instalacjach o znacznym obciążeniu, minimalizując ryzyko przegrzania i wydłużając żywotność urządzenia.
• Tryb pracy I-O-II: Umożliwia wybór między dwoma źródłami zasilania (I/II) lub całkowite odcięcie (O), co znajduje zastosowanie w układach przełączania zasilania podstawowego i rezerwowego.
• Konstrukcja modułowa: Pozwala na szybki montaż na szynie TH35 oraz łatwą integrację z innymi modułami w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz wymogami dyrektyw dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymagań Unii Europejskiej. Szczegółowe informacje o ewentualnych certyfikatach i normach należy sprawdzić w dokumentacji producenta.

Zastosowanie

Przełącznik HI404R sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne przełączanie źródeł zasilania lub odcinanie obwodów o dużym prądzie. Oto typowe scenariusze zastosowań:

• Przełączanie między zasilaniem podstawowym a rezerwowym (generator, UPS) w rozdzielnicach przemysłowych i budynkowych.
• Ręczne sterowanie odbiornikami o wysokim poborze prądu, takimi jak piece, silniki czy instalacje grzewcze.
• Wykorzystanie jako wyłącznik główny w tablicach rozdzielczych – umożliwia odcięcie zasilania całego obwodu przy pracach serwisowych.
• Zastosowanie w automatyce budynkowej do przełączania trybów pracy instalacji (np. ogrzewanie/chłodzenie).

Wskazówki Montażowe

Montaż przełącznika HI404R powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przewody należy podłączać zgodnie ze schematem producenta, a moment dokręcania zacisków musi być zgodny z danymi technicznymi dostarczonymi wraz z dokumentacją. Przekrój przewodów powinien być dobrany do prądu znamionowego 80 A oraz warunków pracy instalacji.

FAQ

• Czy przełącznik posiada podświetlenie LED? W danych katalogowych produktu nie ma informacji o wbudowanym wskaźniku LED. Przełącznik HI404R nie jest wyposażony w podświetlenie.
• Jaki jest stopień ochrony (IP)? Producent nie podał konkretnej wartości stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20, jednak dla dokładnej specyfikacji zaleca się sprawdzenie dokumentacji technicznej.
• Jaki jest tryb pracy styków w pozycjach I i II? Przełącznik realizuje funkcję I-O-II, co oznacza, że w pozycji I łączy obwód źródła pierwszego, w pozycji II źródła drugiego, a w pozycji O rozłącza obwód. Styki działają w trybie przełączania (ang. changeover), nie ma możliwości jednoczesnego załączenia obu źródeł.
