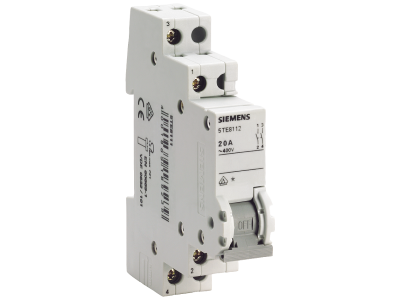

Rozłącznik 20 A 2ZZ | 5TE8112 Siemens

Alternatywny kod produktu: 5TE8112

Opis i Kluczowe Cechy

Rozłącznik modułowy Siemens 5TE8112 o prądzie znamionowym 20 A i konstrukcji 2-biegunowej (oznaczenie 2ZZ) przeznaczony jest do montażu na szynie DIN TH35. Urządzenie służy do bezpiecznego odłączania i załączania obwodów elektrycznych w rozdzielnicach oraz szafach sterowniczych, zapewniając niezawodną pracę w standardowych instalacjach.

• Prąd znamionowy 20 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Konstrukcja 2-biegunowa (2ZZ): Umożliwia jednoczesne odłączanie obu biegunów, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Montaż na szynie DIN TH35: Zapewnia szybki, stabilny i zgodny z branżowym standardem montaż w rozdzielnicach modułowych.
• Producent Siemens: Gwarancja wysokiej jakości wykonania i kompatybilności w ramach systemu SENTRON.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE, co potwierdza jego bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Rozłącznik 5TE8112 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne, ręczne odłączanie napięcia w obwodach o prądzie do 20 A.

• Odłączanie obwodów oświetleniowych i gniazd wtyczkowych podczas prac konserwacyjnych.
• Pełnienie funkcji głównego wyłącznika w małych instalacjach budynkowych i przemysłowych.
• Sterowanie pracą urządzeń w szafach sterowniczych i rozdzielnicach.
• Element systemów automatyki budynkowej do ręcznego odłączania odbiorników.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie. Rozłącznik montuje się na szynie DIN TH35, a przekrój przewodów należy dobrać do obciążenia prądowego (20 A). Zaleca się stosowanie właściwego momentu dokręcania zacisków zgodnie z instrukcją.

FAQ

• Czy rozłącznik ma podświetlenie? Nie, urządzenie nie posiada podświetlenia – jego stan (włączony/wyłączony) identyfikuje się wizualnie po położeniu dźwigni.
• Jaki jest stopień ochrony rozłącznika? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20.
• Czy rozłącznik nadaje się do przełączania obciążeń silnikowych? Rozłącznik służy przede wszystkim do bezpiecznego odłączania obwodów pod obciążeniem. Przy obciążeniach silnikowych należy uwzględnić prąd rozruchowy – zaleca się konsultację z projektem instalacji.
