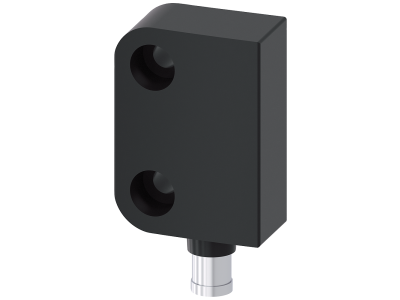

Wyłącznik elektromagnetyczny element przełączający prostokątny mały 26x36mm do zaw. drzwiowego praw. | 3SE6627-3CA01 Siemens

Alternatywny kod produktu: 3SE66273CA01

Opis i Kluczowe Cechy

Wyłącznik elektromagnetyczny element przełączający prostokątny 26x36mm (symbol 3SE6627-3CA01) to kompaktowe rozwiązanie do monitorowania stanu drzwi i klap ochronnych w maszynach i szafach sterowniczych. Zaprojektowany z myślą o oszczędności miejsca i maksymalnym bezpieczeństwie, wyposażony w zestyki bezpieczeństwa 2NC, zestyk sygnalizacyjny 1NC oraz 8mm wtyczkę 6-biegunową. Przeznaczony do drzwi z zawiasami po prawej stronie.

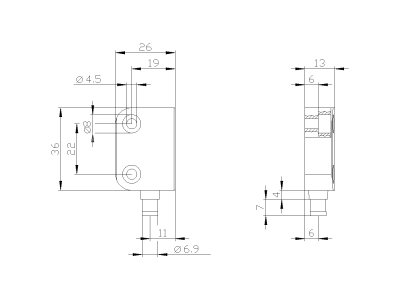

• Kompaktowe wymiary 26x36mm: Idealne do instalacji w ograniczonych przestrzeniach, gdzie liczy się każdy milimetr.
• Zestyki bezpieczeństwa 2NC + zestyk sygnalizacyjny 1NC: Zapewnia redundancję sygnału i ułatwia diagnostykę stanu drzwi – systemy bezpieczeństwa mogą działać w trybie 2-kanałowym.

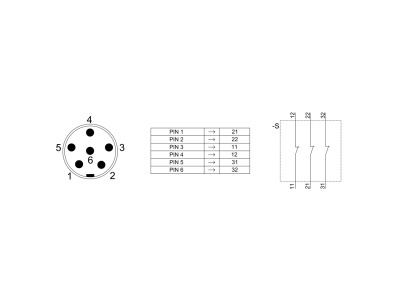

• 8mm wtyczka 6-biegunowa: Ułatwia szybki montaż i wymianę, minimalizuje ryzyko błędów połączeniowych dzięki kodowaniu.
• Zatrzask mechaniczny: Stabilne mocowanie elementu na drzwiach, odporne na wibracje i przypadkowe przesunięcia.
• Zastosowanie z osprzętem magnetycznym: Kompatybilny z osobnym magnesem włączającym (symbole 3SE6714-3CA lub 3SE6724-3CA), umożliwiający montaż w różnych konfiguracjach drzwi (również obróconych o 90°).

Zgodność z Normami

Wyłącznik spełnia najwyższe wymagania bezpieczeństwa funkcjonalnego zgodnie z normami PL e (Performance Level e) oraz SIL 3 (Safety Integrity Level 3). Produkt posiada certyfikat CE i jest zgodny z dyrektywami maszynowymi Unii Europejskiej.

Zastosowanie

Urządzenie przeznaczone do współpracy z klapami, drzwiami ochronnymi i osłonami ruchomymi w maszynach przemysłowych, rozdzielnicach i szafach sterowniczych.

• Monitorowanie otwarcia/zamknięcia drzwi w maszynach produkcyjnych – zatrzymanie pracy w przypadku naruszenia strefy bezpieczeństwa.
• Zabezpieczenie dostępu do niebezpiecznych stref roboczych w przemyśle.
• Systemy blokady bezpieczeństwa w szafach sterowniczych – eliminacja ryzyka przypadkowego uruchomienia maszyny podczas prac serwisowych.
• Integracja z systemami automatyki przemysłowej do kontroli dostępu i diagnostyki stanu ochronnego.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej instalacji. Element przełączający należy zamocować do ramy drzwi za pomocą dostarczonych elementów dystansowych, zapewniając odpowiednią szczelinę między magnesem a wyłącznikiem. Wtyczkę 6-biegunową podłączyć zgodnie z oznaczeniami, dbając o prawidłową polaryzację. Po montażu przeprowadzić test funkcjonalny układu bezpieczeństwa – sprawdzić poprawność sygnałów NC/NO i działanie zatrzasku. Regularnie kontrolować stan mechaniczny i połączenia elektryczne.

FAQ

• Czy wyłącznik może współpracować z drzwiami z zawiasami po lewej stronie? Standardowe rozwiązanie jest przeznaczone do drzwi z zawiasami po prawej stronie. Do zastosowań z drzwiami lewymi należy użyć obróconego o 90° magnesu (symbol 3SE6724-3CA) lub dostosować montaż mechaniczny.
• Jaka jest różnica między zestykami NC a NO? Zestyki NC (normalnie zamknięte) otwierają się w momencie naruszenia strefy bezpieczeństwa (np. otwarcia drzwi), sygnalizując nieprawidłowy stan. Zestyk sygnalizacyjny 1NC pełni rolę dodatkowej kontroli lub diagnostyki.
• Czy wyłącznik posiada diodę LED do diagnostyki? Standardowe wykonanie nie posiada diody LED. Do szybkiej identyfikacji stanu pracy dostępne są warianty z diodami (należy sprawdzić warianty dostępne w ofercie).
